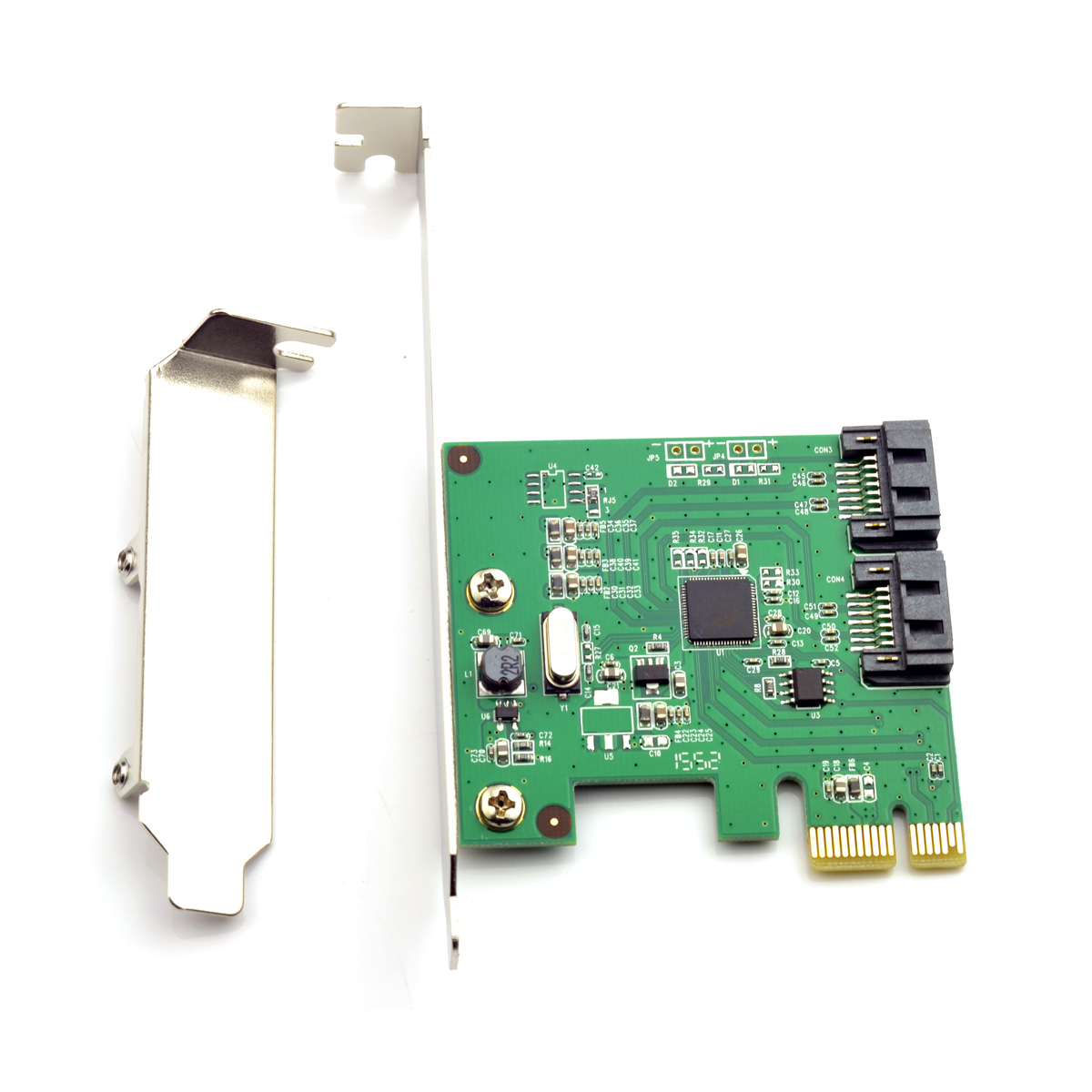

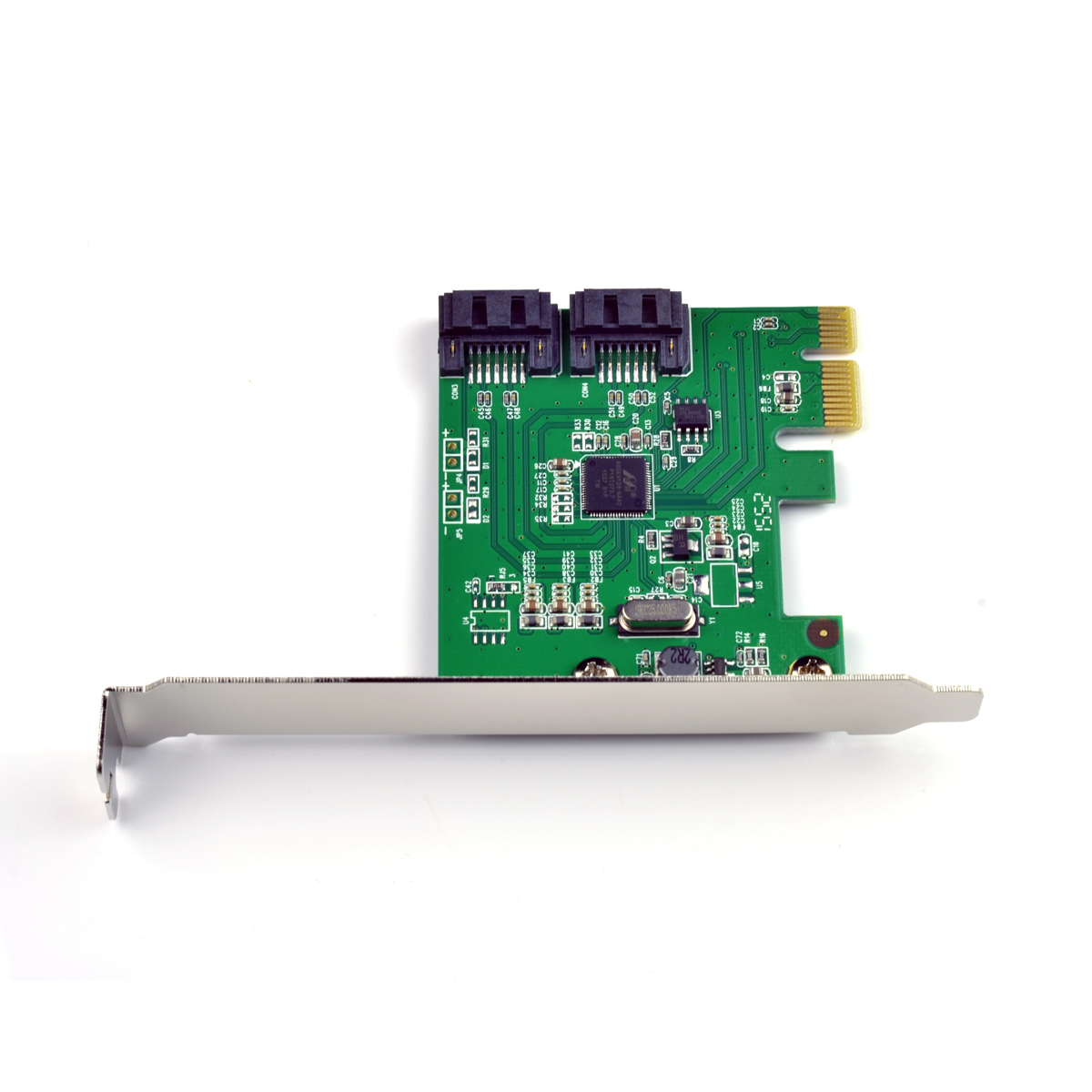

    PCI-Express SATA 6G阵列卡(SATA6G接口/硬RAID)

    E5-PCE9128-2R由PCI-Express扩展出2个SATA6G接口,可连接HDD硬盘与SSD硬盘,ARM构架主控芯片,支持RAID0 RAID1 JBOD等阵列模式。

    产品型号:E5-PCE9128-2R

    出厂编码: FG-EST04A-2

    插槽界面:PCI-E 2.0 x1

    传输速率:最高6Gbps

    主控芯片:Marvell 88SE9128

    扩展接口:内置2口SATA 支持RAID1,RAID0

    商品条码:6973665920737


    • 规格参数
    • 说明文档
    • 驱动下载
    • 相关产品

    E5-PCE9128-2R由PCI-Express扩展出2个SATA6G接口,可连接HDD硬盘与SSD硬盘,ARM构架主控芯片,支持RAID0 RAID1 JBOD等阵列模式。

    通用参数

    符合串行ATA AHCI (Advanced Host Controller Interface) 规范 Rev 1.0
    符合PCI Express 规范 Revision 2.0 并向后兼容Revision 1.0a
    符合串行 ATA High Speed Serialized AT Attachment 规范 Revision 1.0a
    符合串行 ATA II 规范.
    PCI Express 1-Lane 总线带宽达5.0 / 2.5Gbps
    支持Windows 10/8 / Windows 7 / Vista / XP / 2000 / Server2003-2008 32/64-bit, Linux等操作系统
    可装短佚片(选配件)

    串行ATA (SATA) 界面
    支持SATA 3.0 (数据传输可达6Gbps)
    向下兼容SATA-II (3Gbps) 及SATA-I (1.5Gbps) 规范
    支持Native Command Queue (NCQ) 及 Port Multiplier(端口倍增)
    支持SATA设备热插拔
    支持RADI0, RAID1阵列模式




    组建阵列请在开机按CTRL+M进入阵列设置界面。操作请参考4口阵列使用说明



    西霸 阵列卡使用说明书

    FG-EST11B / FG-EST17A E5-PCE9230-4R系列


    西霸FG-EST17A、FG-EST11B E5-PCE9230-4R 采用相同主控芯片,使用说明可共同参考。

    FG-EST17A为4个内置sata接口,FG-EST11B为四个内置sata或两个内置sata与两个外置esata通过跳线选择。


    简介
    FG- EST11B阵列卡采用Marvell HyperDuo技术,快速响应固态硬盘 (SSD),形成一个高性能、高速的大容量存储方案, HyperDuo技术采用智能算法自动调整读写频繁访问的存储数据,而其他的数据安全的存放在硬盘上。此项技术由一个存储程序来虚拟硬盘,将数据高速地传 输给用户。
    FG-EST11B阵列卡采用PCI-Express 2接口型式,传输率高达10Gps/S,充分发挥SATAIII硬盘效率。同时支持高性能的RAID0与RAID1,能够有效地保障数据安全与提高数据传输速度。
    FG-EST11B在设计上采用跳线方式,可同时使用4个内置SATA接口,或者使用外部二个e-SATA接口与内部二个SATA接口,使用户使用不同接口设备更加便捷。

    功能与参数
    通用标准
    采用Marvell PCI-Express 2.0 SATA 6Gbps控制芯片
    2-Lane PCI-Express 2.0接口界面,支持带宽高达10.0Gbps
    符合PCI-Express 2.0协议
    支持Windows 7,Vista,XP,Server 2003/2008 32-/64-bit,Server 2008 R2, Linux 及MAC OS操作系统
    Serial-ATA (SATA) 界面
    可变组合的SATA 6.0Gbps接口 (内置SATA接口,外置e_SATA接口)
    可连接4个 SATA设备
    符合Serial-ATA 3.0规范
    支持传输率真 6.0Gbps, 3.0Gbps, and 1.5Gbps
    支持硬件RAID 0, 1,10 and JBOD
    使用SSD硬盘时,HyperDuo模式支持安全模式 (Mirrored Protection) 与提升效率(Cost-Optimized)
    支持启动功能
    支持Native Command Queuing (NCQ)
    支持端口倍增FIS功能
    支持SATA接口热插拔
    可选配8CM低挡板(铁片)


    包装明细
    PCI-Express SATA阵列卡 1片
    驱动光盘 1张
    用户手册 1张
    LED连接线(选配件) 1条


    安装必知
    用户应具备在台式电脑上安装扩展卡及安装驱动的基本常识,如果有任何疑问,请致电当地经销商或厂商技术 支持。
    主板必须具备一个可使用的PCI-Express 2.0 slot (x4/ x8/ x16)及支持的操作系统。
    警告:在安装阵列卡前,请务必备份好硬盘的数据,任何的阵列操作都可能引起数据丢失。厂商不负责由些而引起的损失。



    硬件安装
    1. 关闭电脑及其连接的外部设备.
    2. 断开主机电源
    3.打开主机机箱,可参考相应的电脑使用指南。
    4.找到可用的PCI-Express 2.0插槽。把阵列卡插入牢固并均匀的插到PCI-E插槽中,并用螺丝固定到机箱上。
    5.正确地把数据线与电源线连接到硬盘与阵列卡上。
    6.连接主机硬盘灯到阵列卡JP9 插针上(如下图),连接时请注意电源方向
    7.把LED连接线一端连接到主板LED灯插针上,另一端连接插针JP10, 这样主板硬盘读写数据与阵列卡硬盘数据传输,主机硬盘灯都显示读写状态.
    8.盖上机箱盖,锁紧机箱螺丝。

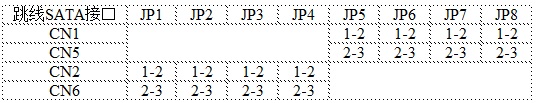

    跳线设置
    通过跳线,可以自由地SATA端口连接方式,具体跳线方式参考下表:

    Marvell BIOS工具 (MBU)警告:阵列操作可能会清除硬盘数据,使用前请备份


    创建阵列或创建HyperDuo虚拟磁盘:
    1.前闭电脑电源,如果不建阵列或/HyperDuo 虚拟磁盘请略过此步。
    2.当电脑启动显示阵列管理界面时请按[Ctrl] + [M] 组合键
    3.当进入MBU管理界面后,is entered, scroll to HBA0: Marvell 0 in the Topology pane by the up and arrow key on the keyboard and press Enter.
    4.Choose Configuration Wizard and press Enter to start creating the RAID/HyperDuo virtual disk.
    5. Select the free physical disks available by using the arrow keys to scroll through the disks and press Space Bar. After selecting all the disks needed, press Enter to continue.
    6. Choose the RAID option:

    RAID级别:
    RAID 0 – Striping(条带阵列)
    RAID 1 – Disk Mirroring(镜像)
    RAID 10 – Stripe of mirrors(条带+镜像)
    条带阵列尺寸: 32K, 64K
    此选项定义虚拟磁盘数据块尺寸大小,选用较大的条带尺寸,可以一次性读写较大的数据,适用于较大数据传输,比如声音,图片或音像等。较小的条带尺寸是适用于小文件传输,比如邮件、文档等。
    Name: 用户创建阵列名称
    7.选择HyperDuo参数:
    HyperDuo Mode:Safe; Mirrored Protection镜像保护,用于数据可靠性较高场所
    Keep original data: Yes, No (仅在安全模式下可用)

    在当前硬盘保留或删除数据
    Threshold(%): 10-100由用户输入配置
                            定义优化SSD比率:默认为90=
                            Default is 90.
    8. 选择 Next 并按 [Y] 键创建虚拟盘 to start creating the virtual disk.
    9. 请按 F10 并按 [Y]键退出管理界面
    注意: HyperDuo虚拟盘至少连接一个 SSD或一个HDD硬盘.


    重建虚拟盘:

    1.当RAID 1模式或SSD HyperDuo安全模式下有磁盘损坏时, 阵列卡的BIOS工具 (MBU)将标记虚拟盘为 ;危险级;
    2.用相同容量的硬盘或固态硬盘到虚拟盘中损坏的硬盘或SSD磁盘。
    3.当电脑启动到MBU界面时,按[Ctrl] + [M] 组合键进入阵列管理界面
    4.选取虚拟盘ID, 按回车键并选择Rebuild选项.
    5.选择可用的硬盘或SSD磁盘,按空格键与回车替换对应的磁盘。
    6. 按 [Y]键 开始.阵列管理工具将显示重建状态与完成百分比。这个过程依据重建容量大小花费不同的时间。


    Marvell存储管理工具 (MSU)   RAID/HyperDuo设置

     FG-EST11B阵列卡存储管理工具可以创建或管理阵列。
    1.  启动Windows并且把驱动光盘放到CD-ROM驱动器中(假定光驱的盘符为D)
    2.访问光盘如下文件夹:

              D:\Marvell\88SE9230\Utility\
    3.  运行 MSUSetup.exe ,开始安装应用程序
    4.依照屏幕的提示完成管理工具的安装。
    5. 安装完成后,双击桌面MSU程序快捷键,不同的Windows版本, Internet Explorer浏览器可能检测到安全等级问题,选择Continue to this website (not recommended) 继续打开MSU程序.
    6.打开的MSU可能有登录页,如果你没有密码,请不用输入直接点击Login进入.
    7. 当进入MSU用户界面,选择 Adapter当连接4个物理驱动器时,通过TAB键,你能找到HyperDuo virtual disk, 这时需要至少一个HDD硬盘和1个或多个SSD硬盘.,
    8.  选择Create HyperDuo, 然后选择Safe mode(安全模式)或者Capacity mode(容量模式).
    9.点击Keep Original Data(保存原始数据) 把数据备份到HDD硬盘,也可选择uncheck,清除所有数据,此选项只能在安全模式下操作
    10.在Threshold (%) f选项框输入10到100的数值. Threshold (%) 代表MSU处理器优化SSD的百分率,默认数值为90.
    11.  按Submit按钮. MSU显示的优化进度条,这可能要花一段时间完成.
    12.如果你想快速创建HyperDuo虚拟磁盘,请选择Quick Create Wizard.
    13.选择Safe mode(安全模式)或 Capacity容量模式),然后按Submit按钮. MSU将帮助自动创建HyperDuo 虚拟盘.mode(
    14.要创建阵列,请选择Create RAID选项. 然后选择阵列级别: RAID0, RAID1或RAID10.
    15.选择足够可用的磁盘用于阵列 (RAID0 至少需要二块硬盘,RAID1 仅需要2块硬盘,RAID10需要4块硬盘),然后按Next按钮.
    16.输入阵列名称, 或者使用默认阵列名称.
    17.为虚拟盘选择Initialization模式
    18.为虚拟盘分配Stripe Size(条带阵列)尺寸: 32K或64K.
    19.请按Submit按钮. MSU 将创建阵列并显示创建进度条.
    20.重启系统,完成阵列创建.


    驱动安装

    在Windows Vista, Server 2008, Windows 7, Server 2008 R2操作系统下安装驱动:
    1.  把随卡附带的光盘插入CD(或DVD)驱动器,本说明书中假定其在系统中的盘符为D.
    2.  Windows系统将自动检测到SATA阵列卡,在设备管理器中其他设备下,鼠标右键点击带有黄色叹号的Marvell Console ATA Device 并选择更新驱动程序.
    3.  选择 “浏览计算机以查找驱动程序软件(R)”.
    4.  依照不同的操作系统,指定驱动目录路径到:
    Windows Vista, Server 2008, Windows 7 32-bit:
    D:\Marvell\88SE9230\Windows\storport\i386
    Windows Vista, Server 2008, Windows 7 64-bit and Server 2012 R2:
    D:\Marvell\88SE9230\Windows\storport\amd64
    5.  依照系统提示完成驱动程序安装.
    6.  安装完成后,在设备管理器设备列表将显示: Marvell Unify Configuration.

     在 Windows XP, Server 2003操作系统下安装:
    在Windows Vista, Server 2008, Windows 7, Server 2008 R2操作系统下安装驱动:
    7. 把随卡附带的光盘插入CD(或DVD)驱动器,本说明书中假定其在系统中的盘符为D.
    8. Windows系统将自动检测到SATA阵列卡,选择”不,下一次”并点击”继续”.
    9. 选择 “浏览计算机以查找驱动程序软件(R)”.
    10.依照不同的操作系统,指定驱动目录路径到:
    Windows Vista, Server 2008, Windows 7 32-bit:
    D:\Marvell\88SE9230\Windows\storport\i386
    Windows Vista, Server 2008, Windows 7 64-bit and Server 2008 R2:
    D:\Marvell\88SE9230\Windows\storport\amd64
    11. 依照系统提示完成驱动程序安装.
    12.安装完成后,在设备管理器设备列表将显示: Marvell Unify Configuration.

    1). Start Windows and insert the driver CD into the CD-ROM drive, assume drive D.
    2). Windows will automatically detect the SATA card. Select “No, not this time” and click the Next button to continue.
    3). 选择“从列表或指定位置安装(高级)” 然后点击下一步按钮.
    4). 依照不同的操作系统,指定驱动目录路径到:
    Windows XP 32-bit and Server 2003 32-bit:
    D:\Marvell\88SE9230\Windows\miniport\i386
    Windows XP 64-bit and Server 2003 64-bit:
    D:\Marvell\88SE9230\Windows\miniport\amd64
    5). 依照系统提示完成驱动程序安装.
    6).当安装完成后,在设备管理器设备列表中会显示: Marvell 92xx SATA 6G Controller (在SCSI and RAID 控制器下).
    13.对于阵列卡,将检测到Marvell Console SCSI Processor Device设备, 选择 “不, 不是这一次” 并点击下一步按钮.
    14.选择“从列表或指定位置安装(高级)” 然后点击下一步按钮.
    15.依照不同的操作系统,指定驱动目录路径到:Windows XP 32-bit and Server 2003 32-bit:
    D:\Marvell\88SE9230\Windows\storport\i386
     Windows XP 64-bit and Server 2003 64-bit:
    D:\Marvell\88SE9230\Windows\storport\amd64
    16. 依照系统提示完成驱动安装.
    17. 将安装完成后,在设备管理器设备列表将显示: Marvell Unify Configuration (在系统设备下).
    18. 当完成以上两个过程安装后,阵列卡将完成安装驱动程序安装,将连接SATA设备后,SATA设备的驱动安装依照设备的手册进行安装.如果连接硬盘等 ,系统将自动检测并完成安装.


    在阵列卡上安装操作系统的驱动安装:

    按[Ctrl] + [M] 组合键,进入阵列卡的BIOS界面.按照你的需要组建好阵列后,对于Windows XP, Server 2003等操作系统,需要准备软驱.并将驱动程序复制到软盘根目录下.当操作系统安装光盘运行后,按照提示按F6来加载阵列卡或SCSI卡第三方驱动,系 统后继续进行安装,将提示按”S”键从软盘加载驱动时,请按提示进行操作.完成驱动加载.
