PCI-Express转2口SATA6G阵列卡

产品概述：

本产品由电脑PCI-Express插槽扩展出2个SATA接口，SATA传输度高达6.0Gbps。支持符合SATA修订3.2规范的SATA6Gbps

设备。它也是向后兼容的SATA1.5Gbps和3.0Gbps设备。支持RAID0，RAID1，SPAN，当不配置阵列模式时，可作为扩展

模式的SATA设备使用。

功能参数：

嵌入式8位微处理器主控芯片

基于ASMedia的控制器支持2.5Gbps和5.0Gbps的通信速度

兼容PCI-Express 2.0/Mini PCI-E1.1标准

支持RAID 0，1，SPAN和扩展模式

支持Windows11/10/8.1/8/7Vista/Server2019-2008 32/64位操作系统

PCI-Express界面

支持PCI-Exprss2.0 lx接口

支持2.5Gbps（Gen1）与5Gbps（Gen2）传输率

符合PCI Express规范Ver2.0符合PCI Express扩展卡Rev2.0电气规范

支持SATA AHCI规范Rev.1.3

遵循SATA3.2版本支持单独的刷新独立的SSC

支持PCI-Express链路层电源管理支持消息信号中断

SATA界面

扩展出2个SATA6Gbps端口

符合SATA规范3.2

支持6.0Gbps、3.0Gbps和1.5Gbps的传输速度

兼容SATA-IIII(6 Gbps)、SATA-II(3 Gbps)、SATA-I(1.5Gbps)硬盘和SSD支持Gen1M和Gen2m SATA PHY。

支持本机命令队列(NCQ)支持SATA端口倍增

支持SATA端口热拔

支持IDE/AHCI模式

阵列功能

嵌入式8位微处理器硬件RAID引擎

支持RAID0，RAID1，SPAN

RAID模式可通过阵列卡BIOS设置，也可通过系统GUI工具来配置

支持S.M.A.R.T功能

支持自动重建

支持高性能离线重建

支持后台重建

一、产品概述：

本产品由电脑PCI-Express插槽扩展出2个SATA接口，SATA传输度高达6.0Gbps。支持符合SATA修订3.2规范的SATA6Gbps

设备。它也是向后兼容的SATA1.5Gbps和3.0Gbps设备。支持RAID0，RAID1，SPAN，当不配置阵列模式时，可作为扩展

模式的SATA设备使用。

功能参数：

嵌入式8位微处理器主控芯片

基于ASMedia的控制器支持2.5Gbps和5.0Gbps的通信速度

兼容PCI-Express 2.0/Mini PCI-E1.1标准

支持RAID 0，1，SPAN和扩展模式

支持Windows11/10/8.1/8/7Vista/Server2019-2008 32/64位操作系统

PCI-Express界面

支持PCI-Exprss2.0 lx接口

支持2.5Gbps（Gen1）与5Gbps（Gen2）传输率

符合PCI Express规范Ver2.0符合PCI Express扩展卡Rev2.0电气规范

支持SATA AHCI规范Rev.1.3

遵循SATA3.2版本支持单独的刷新独立的SSC

支持PCI-Express链路层电源管理支持消息信号中断

SATA界面

扩展出2个SATA6Gbps端口

符合SATA规范3.2

支持6.0Gbps、3.0Gbps和1.5Gbps的传输速度

兼容SATA-IIII(6 Gbps)、SATA-II(3 Gbps)、SATA-I(1.5Gbps)硬盘和SSD支持Gen1M和Gen2m SATA PHY。

支持本机命令队列(NCQ)支持SATA端口倍增

支持SATA端口热拔

支持IDE/AHCI模式

阵列功能

嵌入式8位微处理器硬件RAID引擎

支持RAID0，RAID1，SPAN

RAID模式可通过阵列卡BIOS设置，也可通过系统GUI工具来配置

支持S.M.A.R.T功能

支持自动重建

支持高性能离线重建

支持后台重建

包装明细
PCI-Express SATA阵列卡 1片
驱动光盘 1张
使用指南 1页

安装必知
用户应具备在台式电脑上安装扩展卡及安装驱动的基本常识，如果有任何疑问，请致电当地经销商或厂商技术 支持。
主板必须具备一个可使用的PCI-Express 2.0或上的插槽及支持的操作系统。
警告:在安装阵列卡前，请务必备份好硬盘的数据，任何的阵列操作都可能引起数据丢失。厂商不负责由些而引起的损失。

硬件安装
1. 关闭电脑及其连接的外部设备.
2. 断开主机电源
3.打开主机机箱，可参考相应的电脑使用指南。
4.找到可用的PCI-Express 2.0插槽。把阵列卡插入牢固并均匀的插到PCI-E插槽中，并用螺丝固定到机箱上。
5.正确地把数据线与电源线连接到硬盘与阵列卡上。
6.盖上机箱盖，锁紧机箱螺丝。

驱动安装

Windows11，10，Linux操作系统已集成驱动程序，安装好阵列卡即可使用。

阵列配置

1、如果不创建阵列，请略过，直接连接硬盘，进入系统后即可作为扩展模式使用。

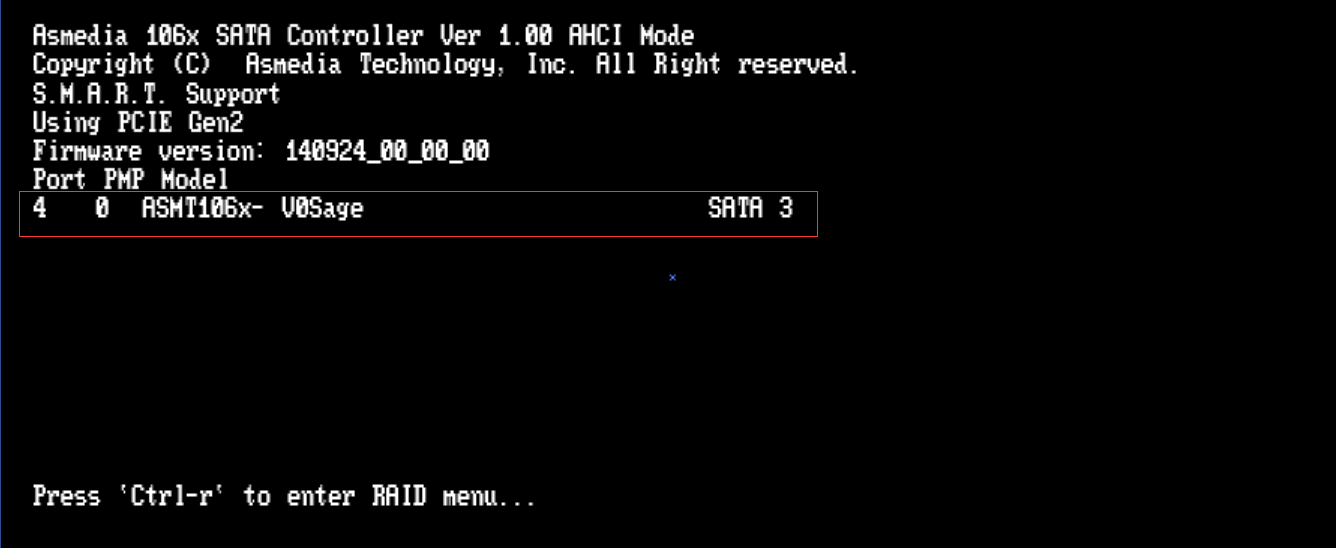

2、开机自检时，会显示阵列卡信息，如下图。

按Ctrl键同时按 r 键进入阵列卡设置界面

选择 B01:D00:F0 Normal Mode (non-RAID)按回车键，进入阵列操作设置：

Remove RAID    删除阵列     Create RAID 0 创建RAID0

Create RAID 1  创建RAID1    Create SPAN   创建SPAN

本手册以RAID1为例创建RAID。

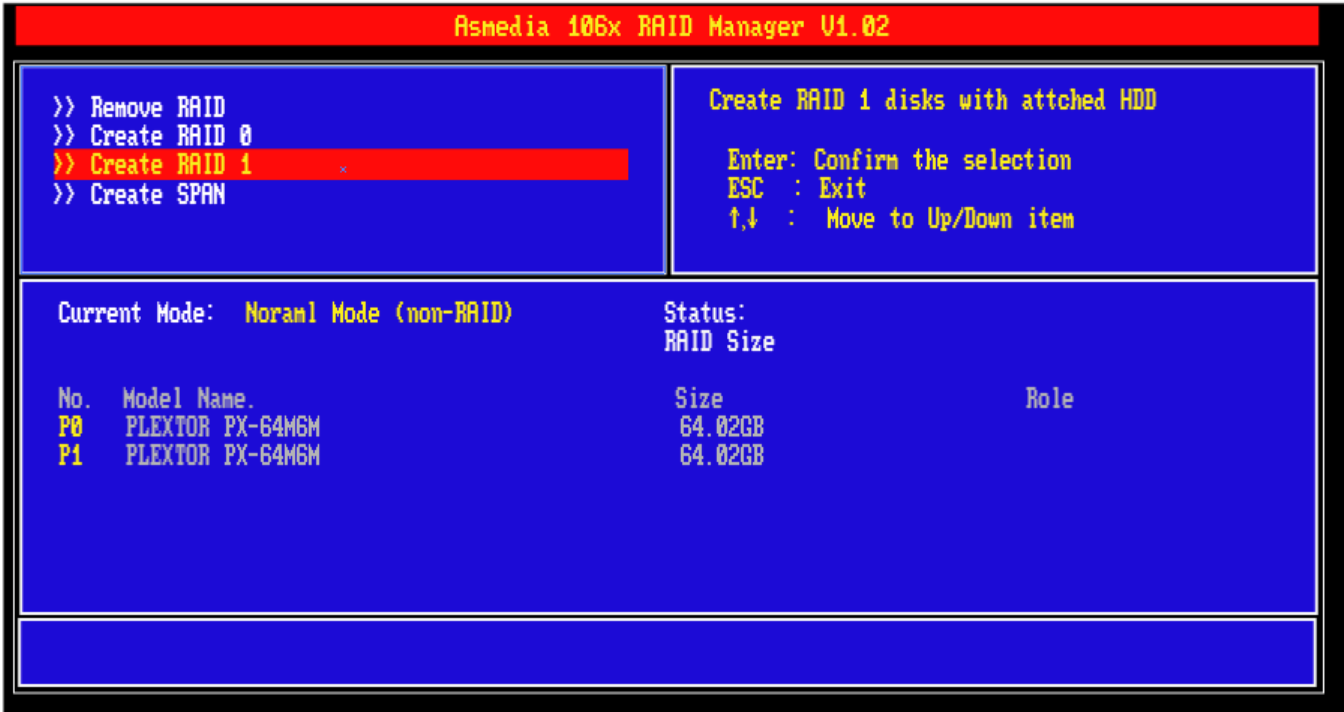

选择“Create RAID 1”并按回车

当阵列创建时，硬盘原有的数据当全部被清除，请确认好后输入“y”开始创建阵列。

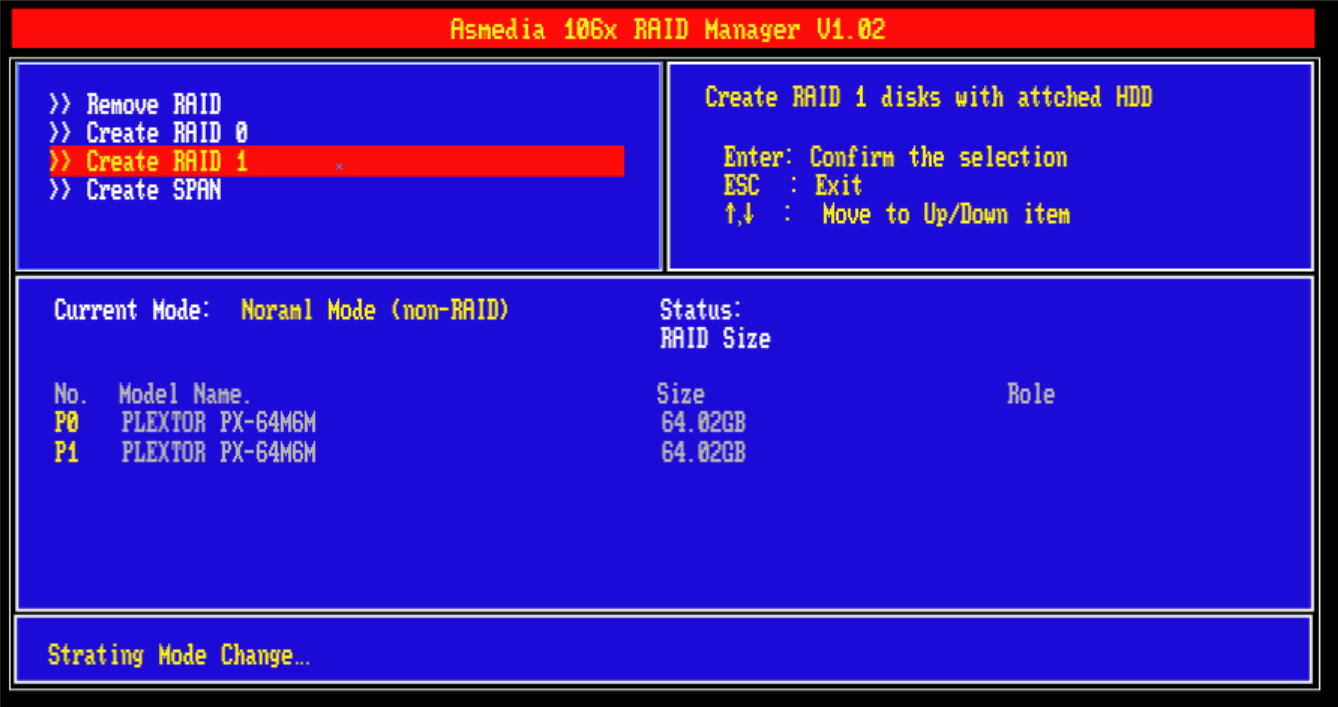

阵列开始创建中，阵列卡管理工具左下角显示Strating Mode Chang...，创建完成后，左下角显示出Mode Change is Completed。

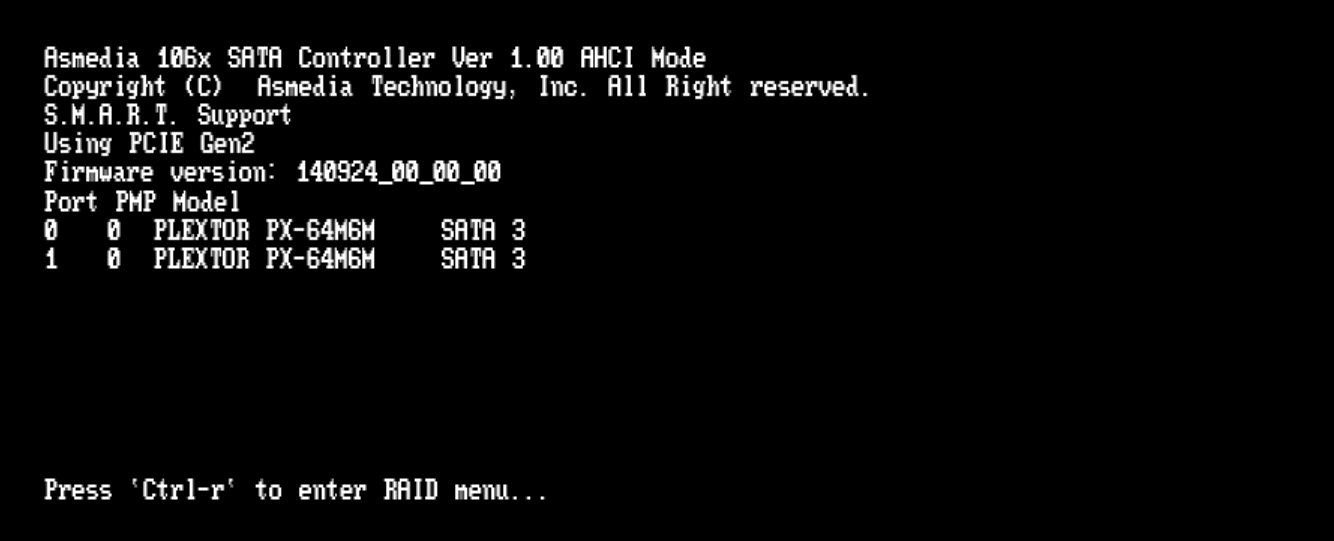

创建完成后，重新启动电脑，阵列卡检测界面显示出阵列的状态，此时阵列组的2个硬盘会被主板及系统识别为一个硬盘，可以正常进行格式化，分区以及安装系统等操作，如果做为数据盘使用，进入系统后，在磁盘管理界面进行分区格式化即可使用。

当不组建阵列时，阵列卡连接的磁盘，可以直接作为扩展盘来使用，进入系统直接分区格式化即可。
