产品介绍

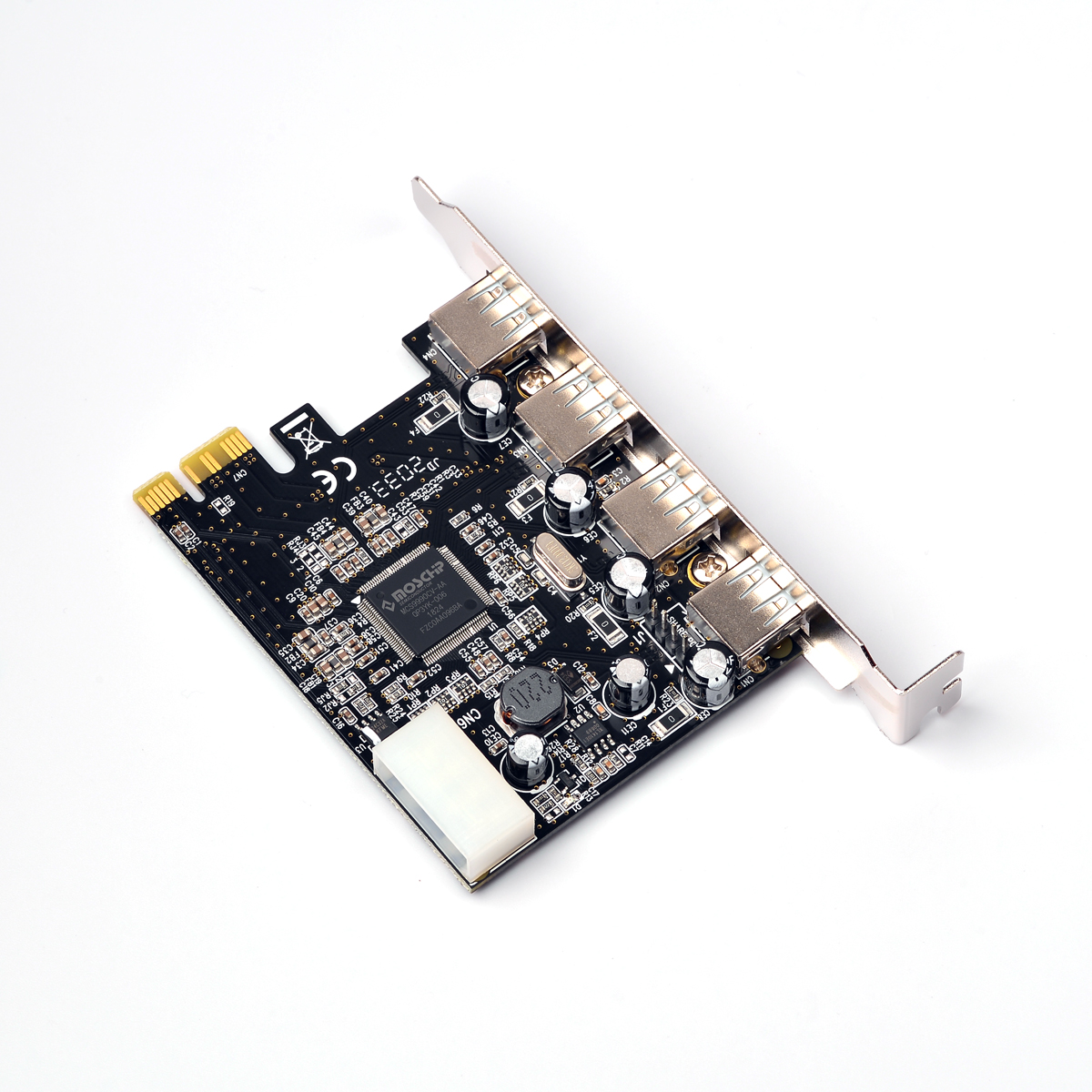

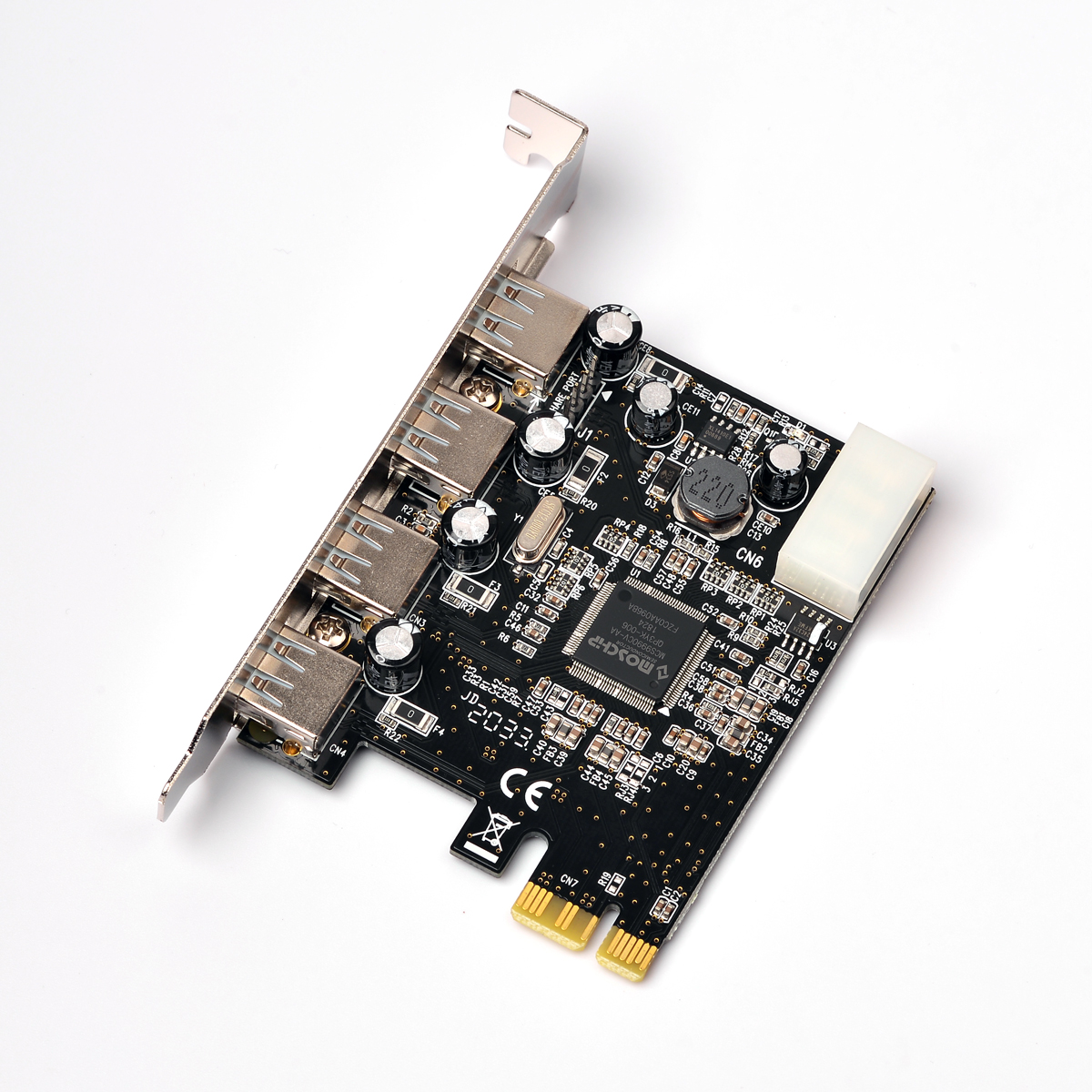

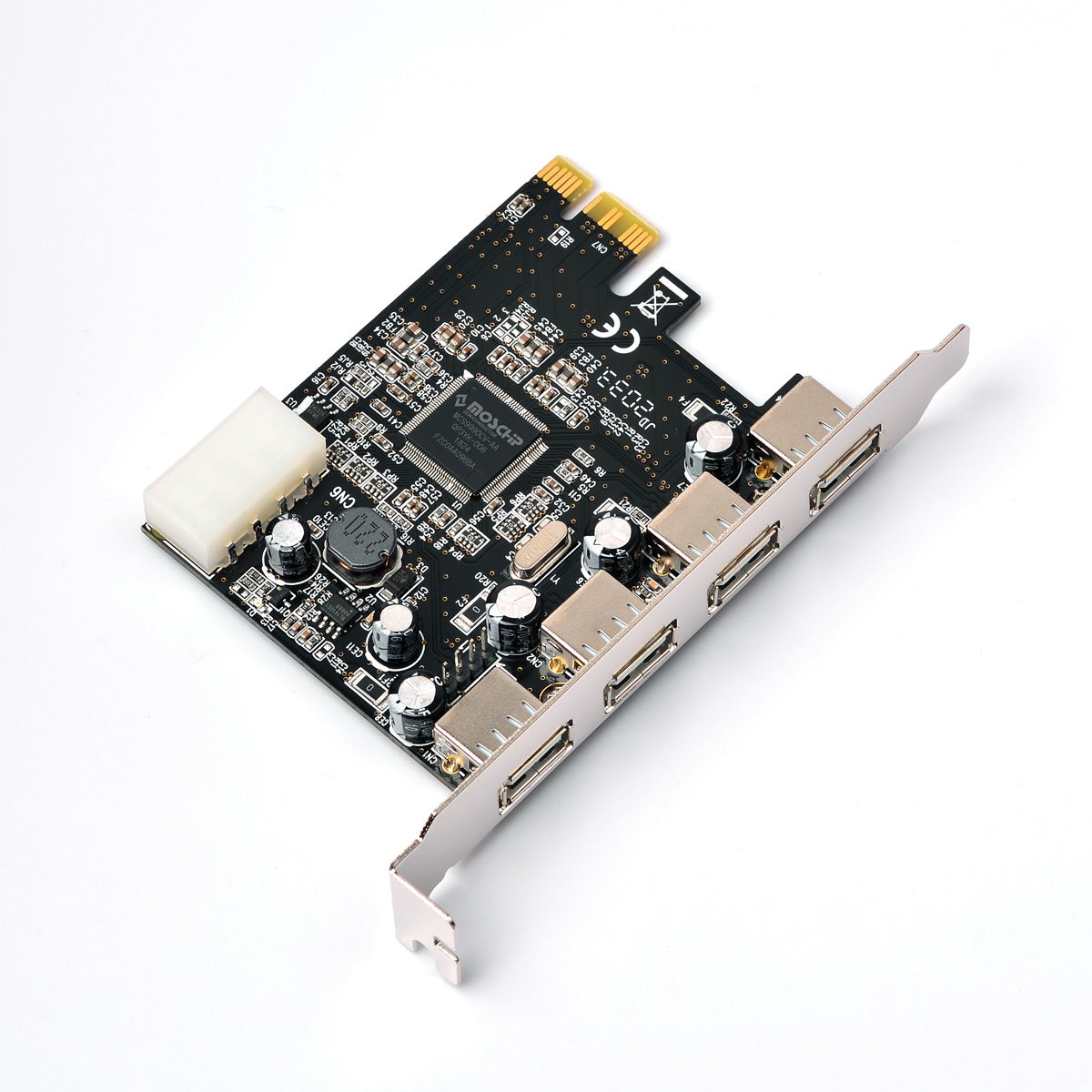

本产品PCI-Express转4个USB 2.0扩展口，符合通用串行总线2.0标准和PCI Express Gen1规范，可扩展出4口USB2.0接口，支持运行在高速（480 Mbps）、全速（12 Mbps）和低速（1.5 Mbps）模式下的USB 2.0设备。是需要更大容量、更高速数据传输连接的台式机与USB设备（如外部硬盘驱动器、固态驱动器（固态硬盘）等）的理想选择。
规格参数
基于ASIX MCS9990 的USB2.0控制器芯片
4个USB2.0端口（外用4个A型USB2.0插头）
支持标准铁片
支持Microsoft认证的适用于Windows11、10、8.1、8、7、Vista、XP、服务器2003 32-/64位和服务器2008R2 32/64位操作系统，Linux
PCI Express接口
集成PHY的单通道（x1）PCI Express接口
符合PCI Express基本规范1.1版
符合PCI Express卡规范
支持多个DMA事务
支持八种PCI Express功能
支持消息TLP（错误）生成
支持传统中断机制和MSI中断机制
USB接口
芯片拥有4个片上收发器的USB 2.0主机端口，可处理高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）事务
其中一个USB 2.0主机端口可以支持OTG功能
四个专用的增强型主机控制器接口（EHCI）控制器
四个专用的Companion开放式主机控制器接口（OHCI）控制器
兼容批量、中断和等时型USB设备
多个高性能USB设备的同时操作
支持USB电源管理
支持所有USB兼容的数据传输类型（控制/批量/中断/同步）
支持所有USB兼容外设（如键盘、鼠标、显示器、操纵杆等）
支持USB设备的实时动态插入和移除
可外接大4PIN主机电源，扩展USB供电能力
MCS9990系列USB2.0扩展卡说明书
--------------------------------------------------
适用于E3-PCE9990-4A[FG-EU20-V6T-04E1I] E3-PCE9990-4D[FG-EU201] 产品
概述
PCI-Express to USB 2.0扩展卡
是符合USB通用串行总线规范Revision2.0,符合OHCI规范，传输率可达到低速(1.5Mbps) / 全速 (12Mbps),高速 (480Mbps)。
功能与参数
•基于Moschip MCS9990芯片，单芯片扩展出4个USB 2.0接口
•符合PCI-Express总线规范Rev1.1，One-Lane (x1)界面,传输率2.5Gbps
•符合USB通用串行总线规范Revision2.0
•符合Open Host Controller Interface Specification for USB Revision 1.0a
•符合Enhanced Host Controller Interface Specification for USB Revision 1.0
•传输率可达高速(480Mbps), 全速(12Mbps), 低带(1.5Mbps)
•每个USB接口均可最高达到480Mbps
•可外接主机电源5V电源
•即插即用，支持USB设备热插拔
•操作系统支持：Windows10，8, 7,Vista Windows 2000, XP 32/64-bit, Server 2003 32/64-bit,Server 2008 32/64-bit, Linux, & Mac OS 10.4.x
包装明细
• PCI-Express转USB 2.0扩展卡
• 使用说明书
硬件安装
1. 关闭计算机及所有与计算机连接的外部设备，并断开计算机电源。
2. 参考计算机说明书打开机箱盖
3. 找到一个可用的PCI Express插槽（最好是PCI Express 2.0 / 3.0插槽）并去
除插槽保护托。
4. 小心将本产品插入PCI Express插槽,并用螺丝将本产品锁紧到机箱支架,使其
固定。.
5. 将PC电源电源接口插到本产品供电口(部分型号无需供电), 并装上计算机机箱
盖
6. 确认安装没问题之后开打计算机电源。
驱动安装
Windows2000以后的操作系统已包含了本扩展卡的驱动程序 ，安装扩展卡后，系统会自动安装好驱动程序，用户可直接使用。
驱动校验
1.鼠标右键点击“我的电脑”点击属性
2.选择设备管理器
3.鼠标左键点击通用串行总线下的 “+”
4.显示如下信息，表明设备安装成功:
Standard Enhanced PCI to USB Host Controller
Standard OpenHCD USB Host Controller
USB Root Hub
适用型号：E3-PCE9990-4A（标准铁片） E3-PCE9990-4D（标准铁片，8CM短铁片）
特别说明: 有些主板插上扩展卡时，没有认到设备，请进入主板BIOS，在PCI-Express选项里将PCI-Express带宽配置为2.5Gbps或gen 1
