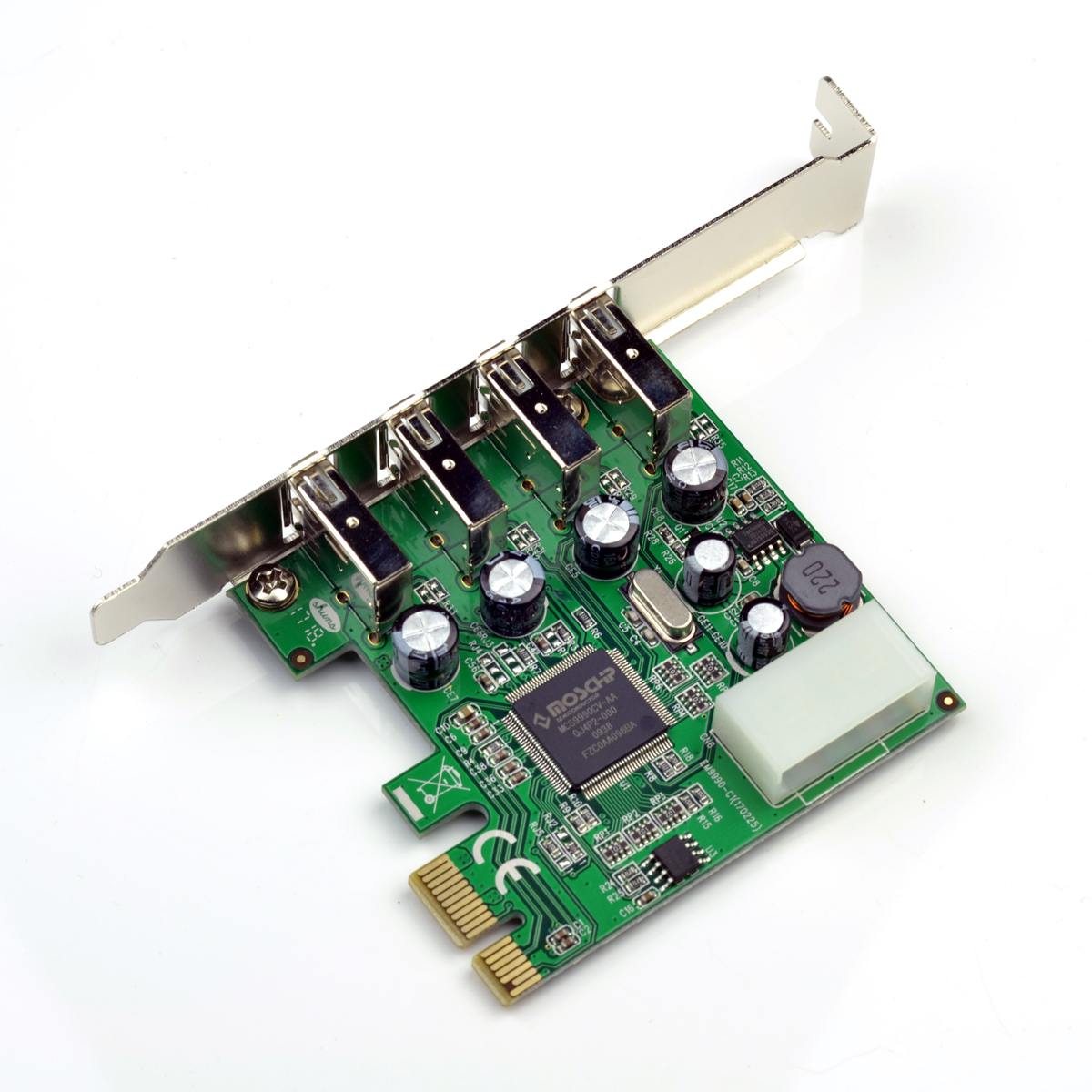

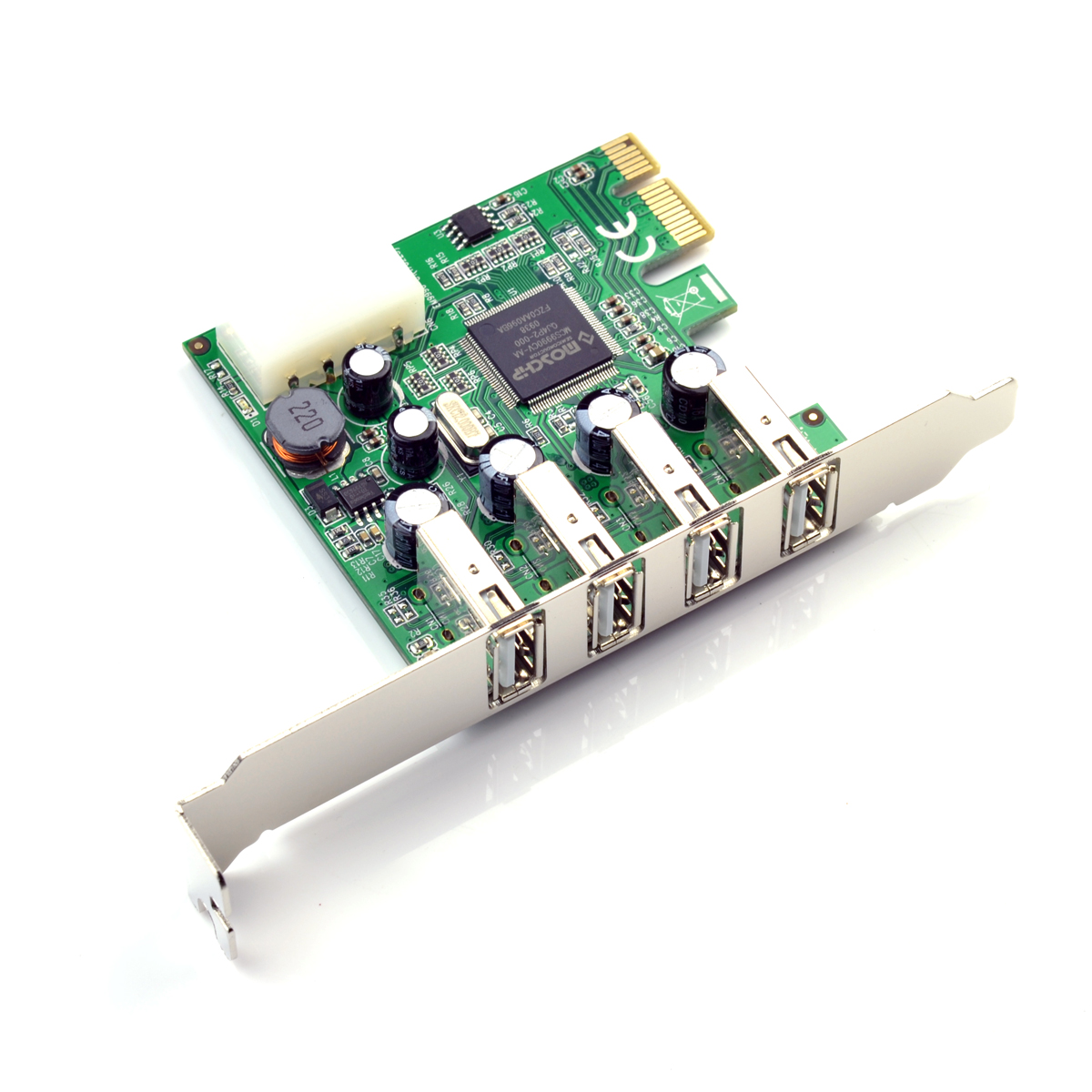

    PCI-E转4口USB2.0扩展卡 (可接短铁片)

    E3-PCE9990-4D由PCI Express转出4个USB2.0接口,最高传输速率可达480Mbps,采用ASIX MCS9990芯片

    产品型号: E3-PCE9990-4D

    出厂编码: FG-EU201

    插槽界面:PCI-Express Gen2.0 x1

    传输速率:最高480Mbps

    主控芯片:ASIX MCS9990

    扩展接口:外置4口 USB A型插座

    产品条码: 6973665920447


    • 规格参数
    • 说明文档
    • 驱动下载
    • 相关产品

    产品介绍

    本产品PCI-Express转4个USB 2.0扩展口,符合通用串行总线2.0标准和PCI Express Gen1规范,可扩展出4口USB2.0接口,支持运行在高速(480 Mbps)、全速(12 Mbps)和低速(1.5 Mbps)模式下的USB 2.0设备。是需要更大容量、更高速数据传输连接的台式机与USB设备(如外部硬盘驱动器、固态驱动器(固态硬盘)等)的理想选择。


    规格参数

    基于ASIX MCS9990 的USB2.0控制器芯片

    4个USB2.0端口(外用4个A型USB2.0插头)
    支持标准铁片和短铁片
    支持Microsoft认证的适用于Windows1110、8.1、8、7、Vista、XP、服务器2003 32-/64位和服务器2008R2 32/64位操作系统,Linux


    PCI Express接口
    集成PHY的单通道(x1)PCI Express接口

    符合PCI Express基本规范1.1版

    符合PCI Express卡规范

    支持多个DMA事务

    支持八种PCI Express功能

    支持消息TLP(错误)生成

    支持传统中断机制和MSI中断机制


    USB接口

    芯片拥有4个片上收发器的USB 2.0主机端口,可处理高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)事务

    其中一个USB 2.0主机端口可以支持OTG功能

    四个专用的增强型主机控制器接口(EHCI)控制器

    四个专用的Companion开放式主机控制器接口(OHCI)控制器

    兼容批量、中断和等时型USB设备

    多个高性能USB设备的同时操作

    支持USB电源管理

    支持所有USB兼容的数据传输类型(控制/批量/中断/同步)

    支持所有USB兼容外设(如键盘、鼠标、显示器、操纵杆等)
    支持USB设备的实时动态插入和移除
    可外接大4PIN主机电源,扩展USB供电能力





    MCS9990系列USB2.0扩展卡说明书

    适用于E3-PCE9990-4A[FG-EU20-V6T-04E1I]  E3-PCE9990-4D[FG-EU201] 产品

    概述

    PCI-Express to USB 2.0扩展卡
    是符合USB通用串行总线规范Revision2.0,符合OHCI规范,传输率可达到低速(1.5Mbps) / 全速 (12Mbps),高速 (480Mbps)。
    功能与参数
    •基于Moschip MCS9990芯片,单芯片扩展出4个USB 2.0接口
    •符合PCI-Express总线规范Rev1.1,One-Lane (x1)界面,传输率2.5Gbps
    •符合USB通用串行总线规范Revision2.0
    •符合Open Host Controller Interface Specification for USB Revision 1.0a
    •符合Enhanced Host Controller Interface Specification for USB Revision 1.0
    •传输率可达高速(480Mbps), 全速(12Mbps), 低带(1.5Mbps)
    •每个USB接口均可最高达到480Mbps
    •可外接主机电源5V电源
    •即插即用,支持USB设备热插拔
    •操作系统支持:Windows10,8, 7,Vista Windows 2000, XP 32/64-bit, Server 2003 32/64-bit,Server 2008 32/64-bit, Linux, & Mac OS 10.4.x

    包装明细
    • PCI-Express转USB 2.0扩展卡
    • 使用说明书

    硬件安装
    1. 关闭计算机及所有与计算机连接的外部设备,并断开计算机电源。
    2. 参考计算机说明书打开机箱盖
    3. 找到一个可用的PCI Express插槽(最好是PCI Express 2.0 / 3.0插槽)并去
       除插槽保护托。
    4. 小心将本产品插入PCI Express插槽,并用螺丝将本产品锁紧到机箱支架,使其
       固定。.
    5. 将PC电源电源接口插到本产品供电口(部分型号无需供电), 并装上计算机机箱
       盖
    6. 确认安装没问题之后开打计算机电源。
    驱动安装
    Windows2000以后的操作系统已包含了本扩展卡的驱动程序 ,安装扩展卡后,系统会自动安装好驱动程序,用户可直接使用。
    驱动校验
    1.鼠标右键点击“我的电脑”点击属性
    2.选择设备管理器
    3.鼠标左键点击通用串行总线下的 “+”
    4.显示如下信息,表明设备安装成功:
    Standard Enhanced PCI to USB Host Controller
    Standard OpenHCD USB Host Controller
    USB Root Hub


     适用型号:E3-PCE9990-4A(标准铁片)  E3-PCE9990-4D(标准铁片,8CM短铁片)


    特别说明: 有些主板插上扩展卡时,没有认到设备,请进入主板BIOS,在PCI-Express选项里将PCI-Express带宽配置为2.5Gbps或gen 1
