本产品电脑PCI-Express接口扩展出4个独立高速SATA接口，每个端口数据传输率都可达到6Gbps。采用PCI-Express Gen3 1-lane界面，支持SATA设备热插拔，支持系统启动，本产品支持符合SATA3.2规范的SATA设备。它还能向后兼容SATA 1.5G和3.0G设备。可应用于服务器、工控机、PC机和NVR/DVR等系统，适用于用户需要外接多个存储设备需求。

功能参数：

采用ASM1064 PCI-Express SATA 6gbps主控芯片

可连接硬盘指示灯，当硬盘有读/写活动时，Led 会闪烁

支持Windows10,8,7等操作系统，免驱

PCIe界面：

PCI-Expess3.0 1- lane界面，可用于1x,4x,8x,16x等PCIe插槽

支持传输率Gen1 2.5Gb(250MB/s 1xlane), Gen2 5Gb(500MB/s 1xlane) Gen3 8GT/s(近1000MB/s 1xlane)

SATA界面：

内置4个SATA 6.0Gbps接口

符合 Serial-ATA规范3.2

支持传输率：6.0Gbps,3.0Gbps,及 1.5Gbps

支持符合SATA-III (6Gbps), SATA-II (3Gbps), SATA-I (1.5Gbps) HDD硬盘及SSD固态硬盘

支持Gen1与Gen2 SATA PHY

支持Native Command Queue (NCQ)

支持SATA端口倍增（ Port Multiplier）

支持SATA接口热插拔

支持AHCI模式(Rev1.4版本）

支持操作系统：

Windows11/10 / 8.x / 7（32/64位）/ Vista / Server 2003 / XP / 2000  Linux MAC OS

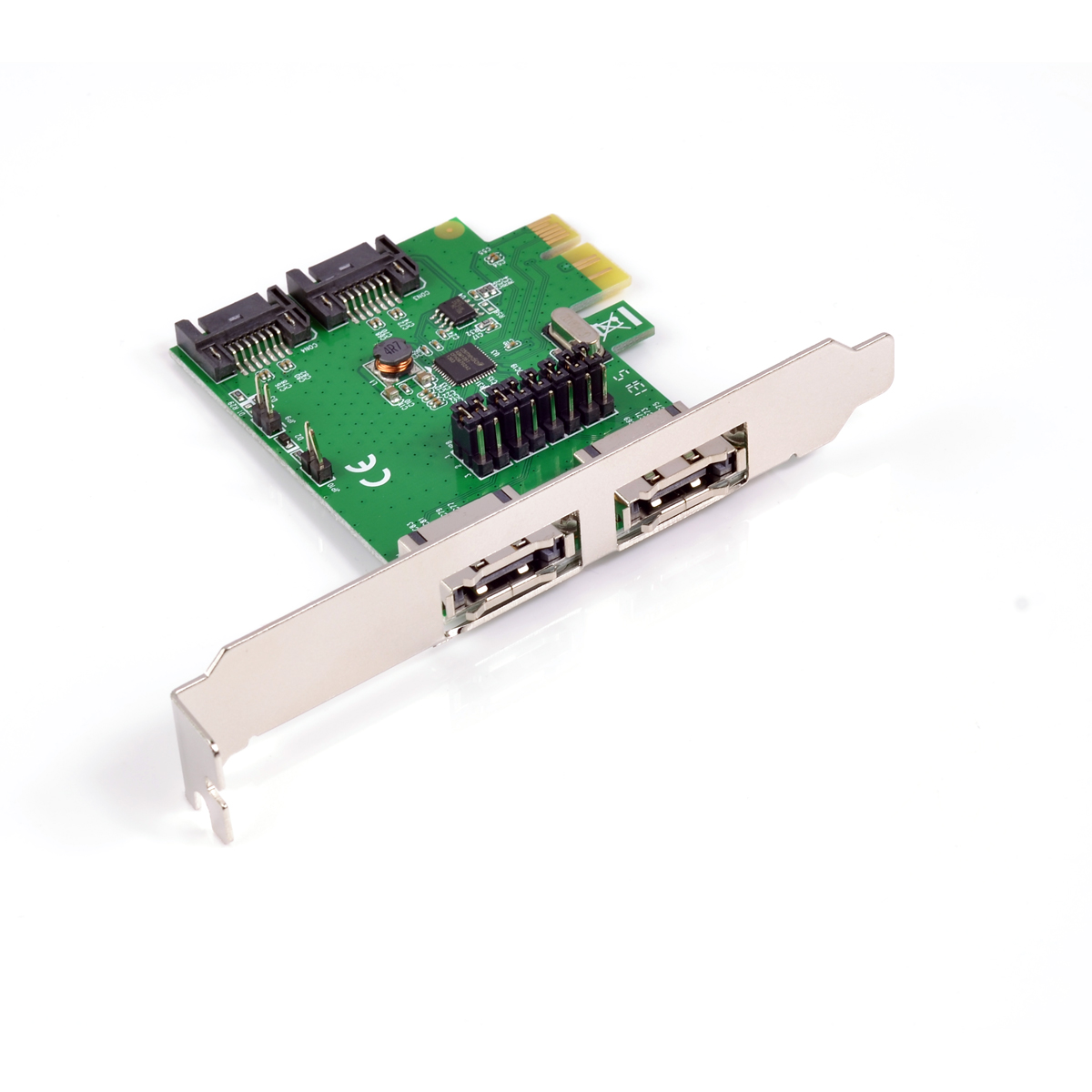

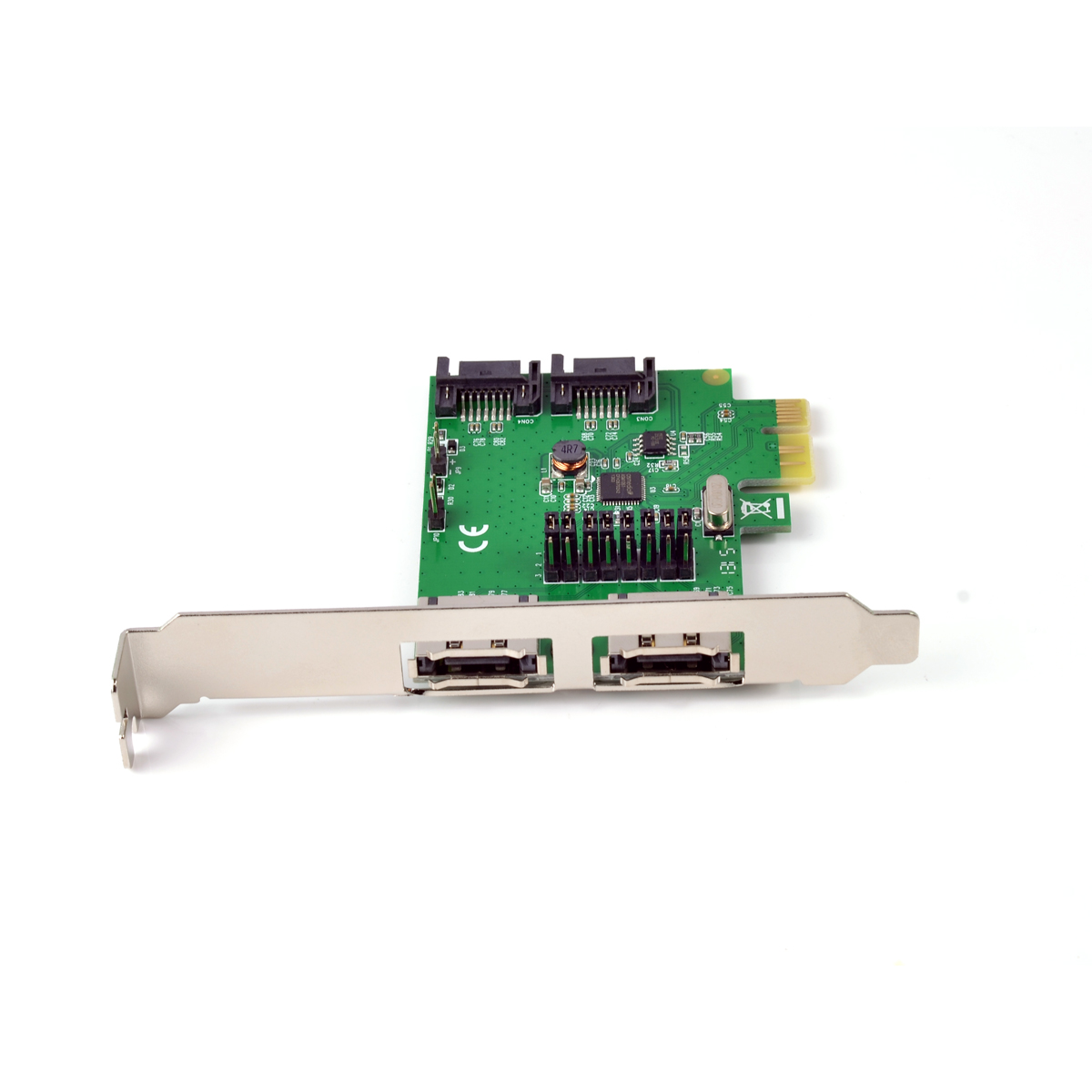

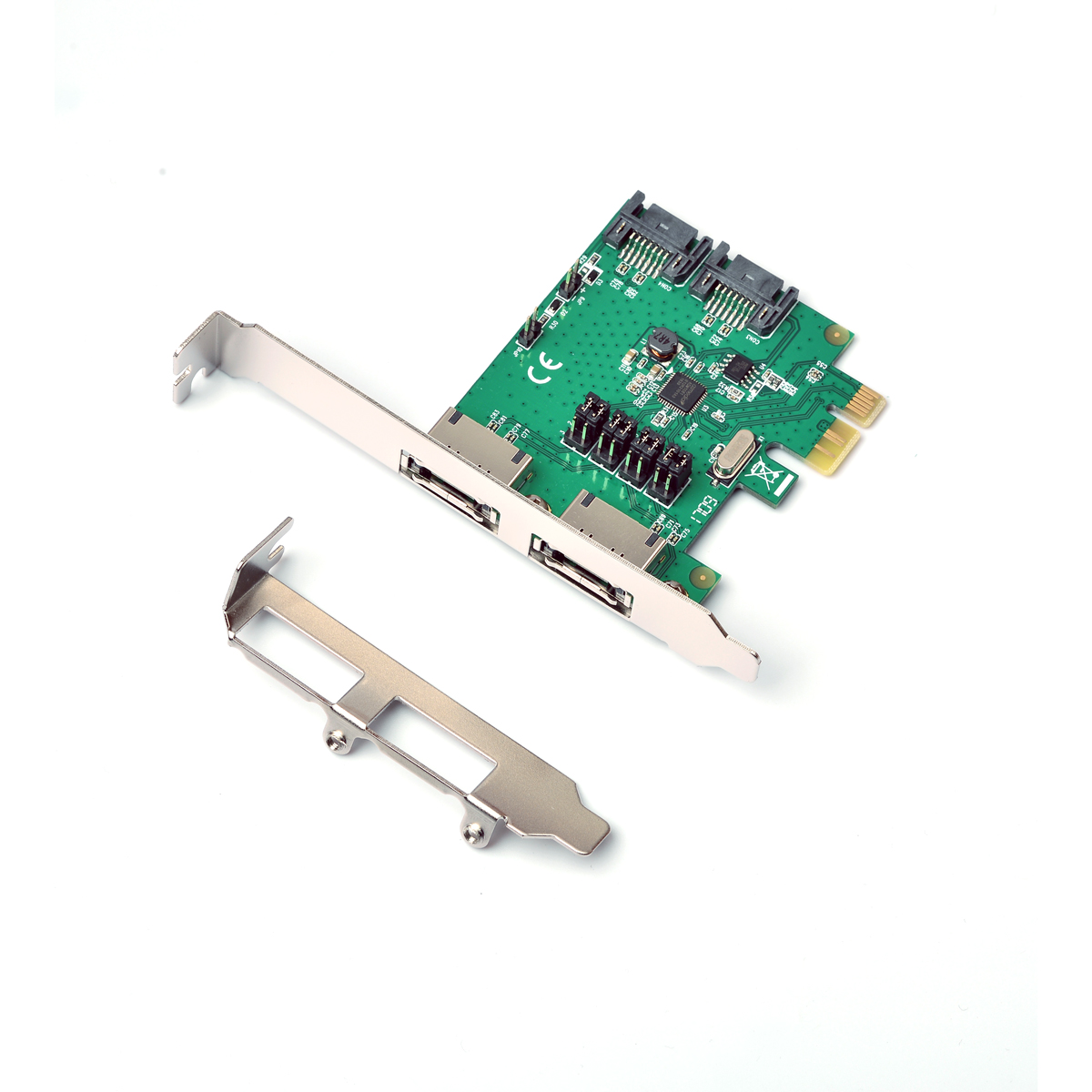

PCI-Express X2转4口SATA扩展卡
说明指南
型号：E5-PCE1064-4I

本产品电脑PCI-Express接口扩展出4个独立高速SATA接口，每个端口数据传输率都可达到6Gbps。采用PCI-Express Gen3 1-lane界面，支持SATA设备热插拔，支持系统启动，本产品支持符合SATA3.2规范的SATA设备。它还能向后兼容SATA 1.5G和3.0G设备。可应用于服务器、工控机、PC机和NVR/DVR等系统，适用于用户需要外接多个存储设备需求。

功能参数：
采用ASM1064 PCI-Express SATA 6gbps主控芯片
可连接硬盘指示灯，当硬盘有读/写活动时，Led 会闪烁
支持Windows10,8,7等操作系统，免驱

PCIe界面：
PCI-Expess3.0 1- lane界面，可用于1x,4x,8x,16x等PCIe插槽
支持传输率Gen1 2.5Gb(250MB/s 1xlane), Gen2 5Gb(500MB/s 1xlane) Gen3 8GT/s(近1000MB/s 1xlane)

SATA界面：
内置4个SATA 6.0Gbps接口
符合 Serial-ATA规范3.2
支持传输率：6.0Gbps,3.0Gbps,及 1.5Gbps
支持符合SATA-III (6Gbps), SATA-II (3Gbps), SATA-I (1.5Gbps) HDD硬盘及SSD固态硬盘
支持Gen1与Gen2 SATA PHY
支持Native Command Queue (NCQ)
支持SATA端口倍增（ Port Multiplier）
支持SATA接口热插拔
支持AHCI模式(Rev1.4版本）

支持操作系统：

Windows10 / 8.x / 7（32/64位）/ Vista / Server 2003 / XP / 2000

设备驱动验证：

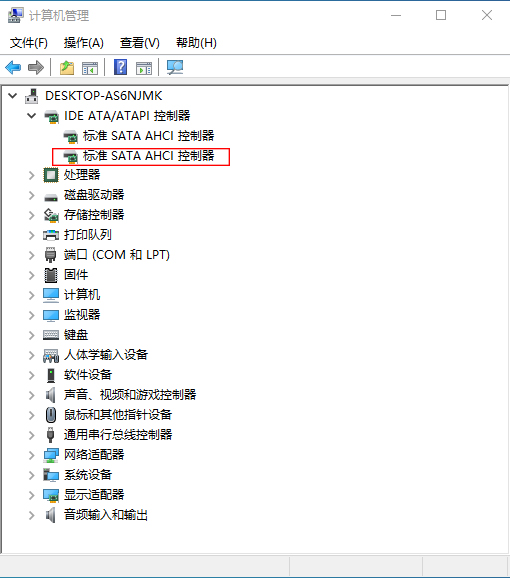

Windows10/8/7/Vista等版本操作系统已集成产品驱动程序，安装好硬件后，在计算机管理，IDE ATA/ATAPI控制器选项新增2个“标准SATA AHCI控制器”，如下图：

鼠标右键点击“标准SATA AHCI控制器”，点击详细信息，点击“硬件ID”,显示如下信息，表明扩展卡安装正确。如下图：

本产品免驱
