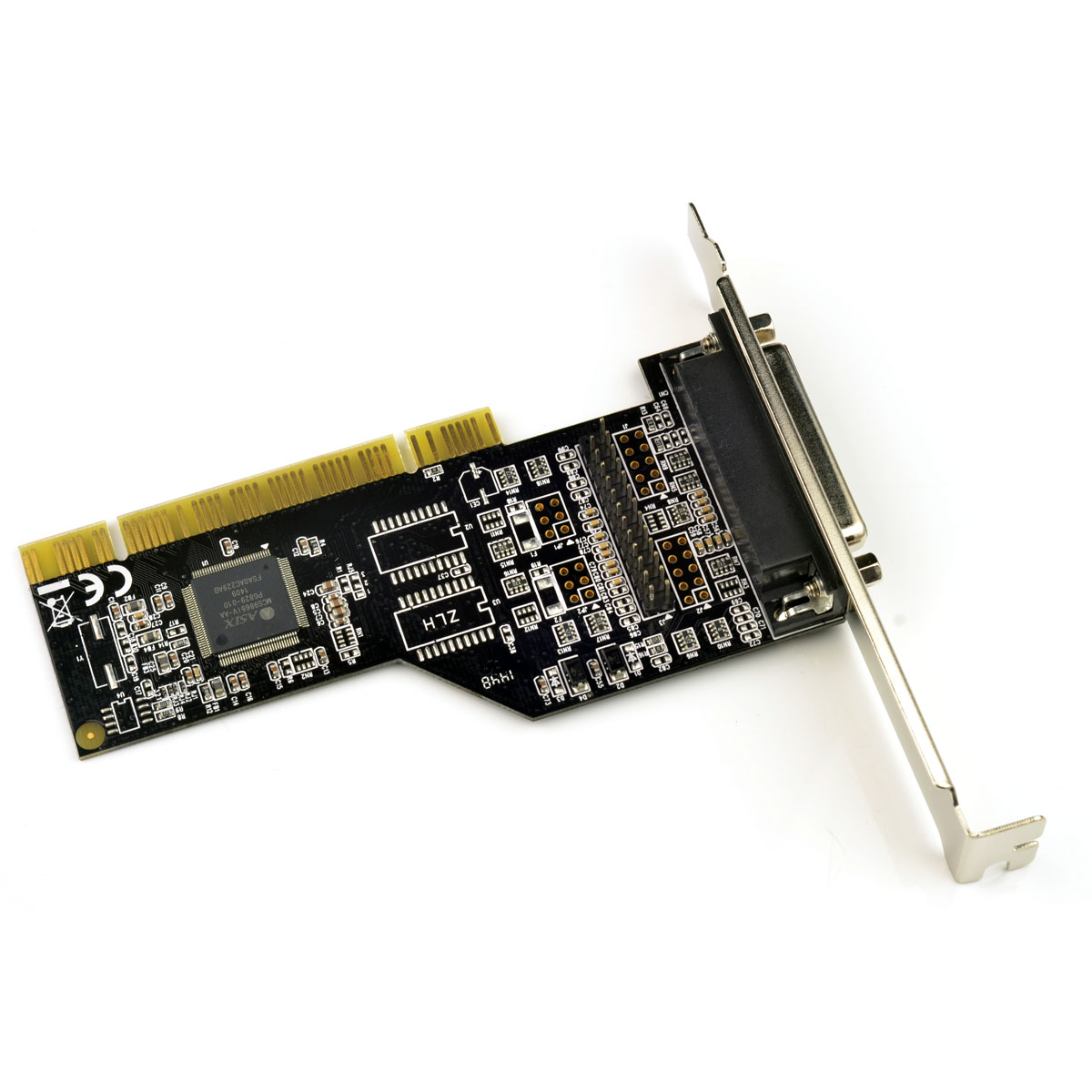

    E1-PCI9865-2P PCI转2口并口卡 MCS9865芯片)

    西霸E1-PCI9865-2P串并口卡采用PCI总线接口,能够为电脑扩展出2个并口,可连接并口打印机等并口设备

    产品型号: E1-PCI9865-2P

    出厂编码: FG-PMIO-V1T-0002P

    插槽界面:PCI

    传输速率:最高2Mbps

    主控芯片:ASIX MCS9865
    扩展接口:外置1个DB25 1条扩展DB25连接线

    产品条码: 6973665920317


    • 规格参数
    • 说明文档
    • 驱动下载
    • 相关产品

    通用参数
    容易安装,系统自动分配IRQ和I/O地址
    完全符合PCI总线规范Rev2.3
     支持PCI电源管理模式
    支持PCI IRQ共享功能,为增加更多扩展卡节约资源
    支持一台电脑安装多个扩展卡
    支持Supports DOS 6.22, Windows 2000, XP 32/64-bit, Server 2003 32/64-bit, Vista 32/64-bit, Server 2008 32/64-bit and Linux kernel 2.6.14等操作系统

    并口界面
    支持SPP,PS2,EPP与ECP 1.9模式
    数据传输可达1.5MBps
    芯片内建256字节FIFO

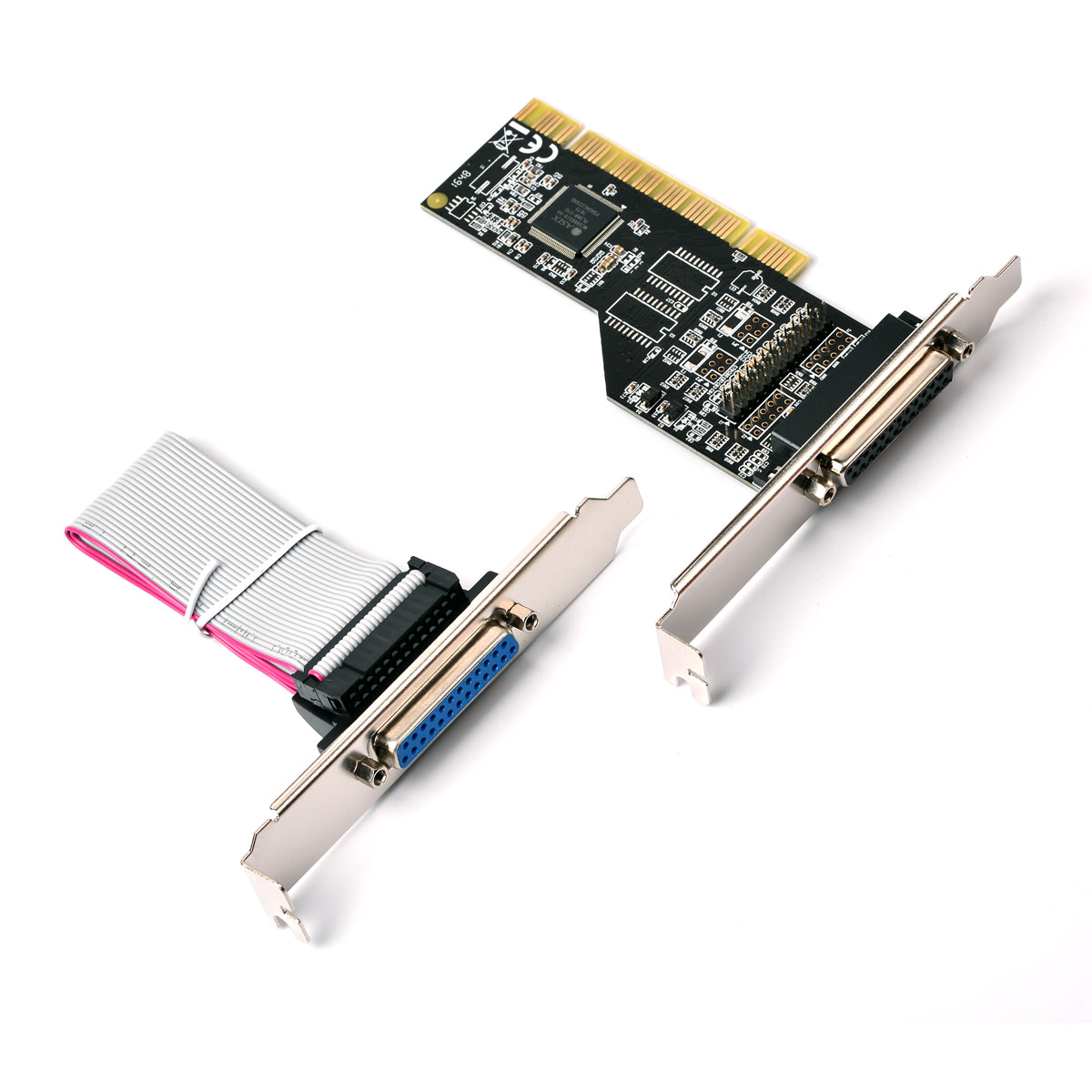

    扩展出2个并口,一个在PCB铁挡片,一个排线引出并口


    MCS9865芯片的串并口产品说明书
    适用于以下型号:FG-PMIO-V3T-0002S FG-PMIO-V1T-0001P FG-PMIO-V1T-02S1P FG-PMIO-V8T-0004S FG-PMIO-V4T-0004V FG-PMIO-V4T-0004W


    一、产品简介
    西霸PCI系列串并口卡采用PCI总线接口,可用于具有PCI插槽的电脑上。随着电脑技术的发展,越来越多的电脑主板不再集成串口或并口,通过安装西霸串口卡或并口卡产品,能够为电脑扩展出串口或并口,从而连接串口或并口设备,可适用于POS机,串口或并口打印机,串口键盘,密码键盘,串口LED显示器,刷卡机,工业自动化控制等串口设备。并口可适用于打印机等并口设备。


    二、功能与规格参数
    概述
    ·易于安装,系统自动分配IRQ 和 I/O 地址·完全符合PCI总线规范V2.3
    ·支持PCI电源管理模式
    ·支持PCI IRQ共享功能,一个主板可接多片串口或并口扩展卡
    ·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008,2003(32位/64位)以及Linuxr操作系统

    串口界面标准(RS232)
    ·符合工业自动化标准16C550 UART
    ·每个接口芯片内置256-byte 接收/发送缓存
    ·每个端口传输率可达115.2K bits/sec
    ·支持硬件和软件流控制
    ·支持5-, 6-, 7-, 8-, 9- bit串口数据格式
    ·支持Even, Odd, None, Space & Mark parity
    ·支持持1 或 2停止位
    ·通过跳线可设置可设置串口第1脚或第9脚供电功能(+5V,+12V,部分型号适用)

    并口界面
    ·符合IEEE1284并口规范
    ·支持SPP, PS2, EPP 和ECP模式
    ·数据传输率可达1.5M Bytes/sec
    ·芯片内置256-byte 接收/发送缓存


    三、跳线设置

    西霸串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电,或者提供第9脚供电。跳线出厂默认设置为原串口信号功能,在跳线旁标注+5V,CD,+12V为串口第一针供电,另一种跳线旁标注+5V,RI,+12V为串口第九针供电,请在连接串口设备前,确认设备使用的供电需求方式,以免跳线设置错误,造成系统或设备损坏。


    四、驱动安装

    安装好串口卡后,重启电脑,系统会自动检测到新硬件,并弹出驱动安装界面,请点击取消,把驱动光盘放到CD中,打开光盘,打开MOSCHIP(或Asix)目录,打开MCS986目录,打开操作系统对应的安装目录,以WIN7(64位)系统为例,打开Moschip/Windows7/Win7_64bit目录,点击运行SthSetup.exe,运行该文件,在弹出的界面,点击Install,安装程序自动复制驱动文件,驱动安装完成后如下图所示。点击Exit退出安装程序。(如对应操作系统内没有安装文件,请查看WHQL目录)
    一般情况下,系统会自动找到新的硬件,并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序,请手动在设备管理器里刷新硬件,然后弹出的驱动程序安装界面选择自动安装即可。
    其他版本Windows操作系统安装方法与Windows 7相同。
    Linux与DOS安装请参阅相应目录下的PDF或TXT文档。
    如果需要卸载驱动程序,请运行MODCHIP_PCIUninst.exe文件,程序自动卸载已安装的驱动程序。


    五、更新驱动程序与驱动下载
    驱动下载地址:


    六、驱动程序安装校验
    串口卡或并口卡安装好驱动后,请在设备管理器中查看串口卡安装情况,如下图中的COM2和COM3,此系统中安装了PCIe2串1并扩展卡,主板原生带COM1,新增加的串口为COM2与COM3,并口新增端口为LPT2.


    七、端口参数设置
    右键点击相应的串口选项,如"High SPeed Serial Port(COM2)", 单击属性,在高级选项标签里可以更改COM端口号,例如把COM2更改为COM6。在Port Setting内可以设置串口参数,比如波特率、数据位、停止位、校验位、流量控制等参数,参见下图:设置波特率时请参考设备波特率传输要求,设备端或应用软件必须与电脑端口波特设置一致,才能确保数据正确传输。并口一般主板默认为LTP1,并口卡安装上后,可能是LPT2,有些设备默认为LPT1,用户可以通过更改端口号更改为LPT1使用。
