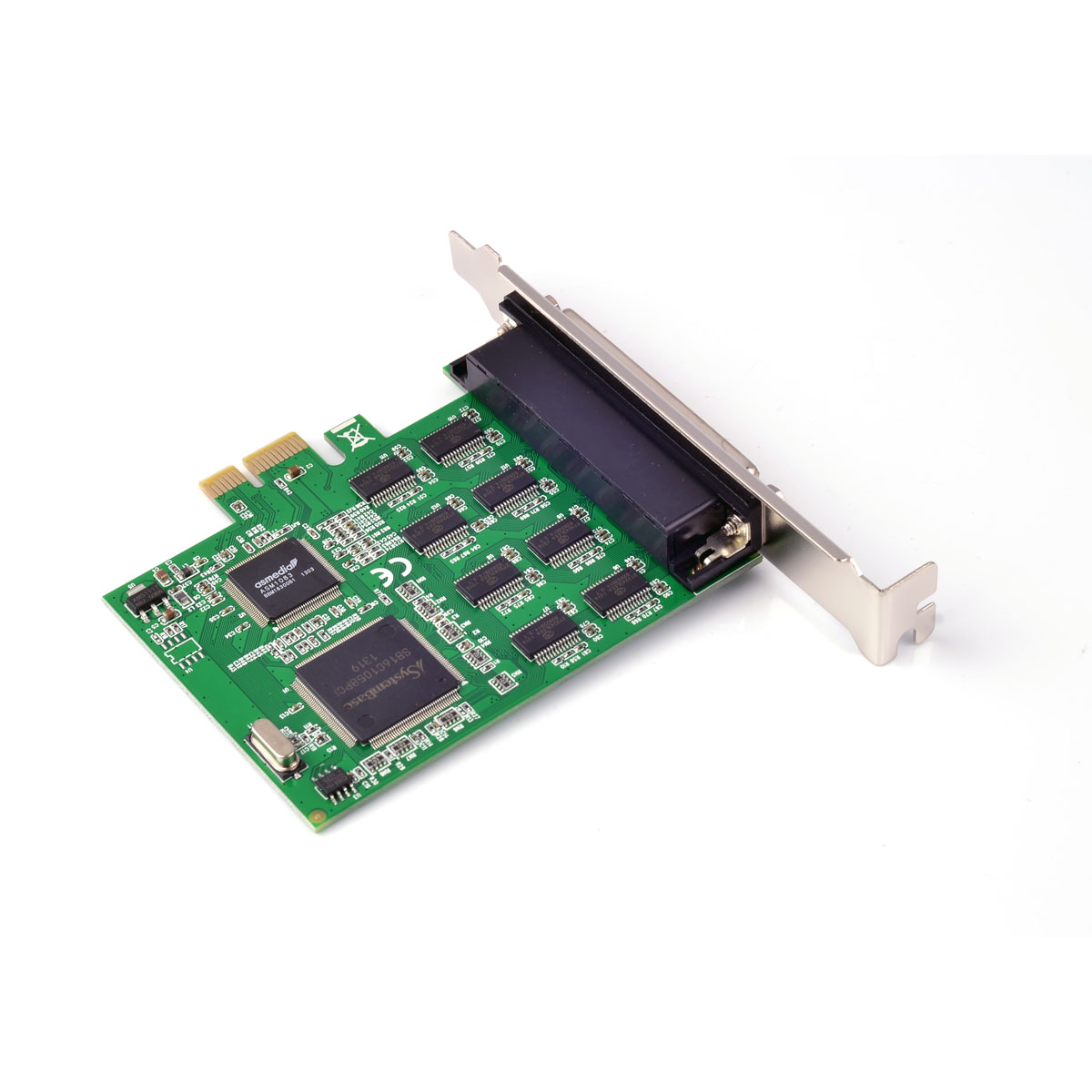

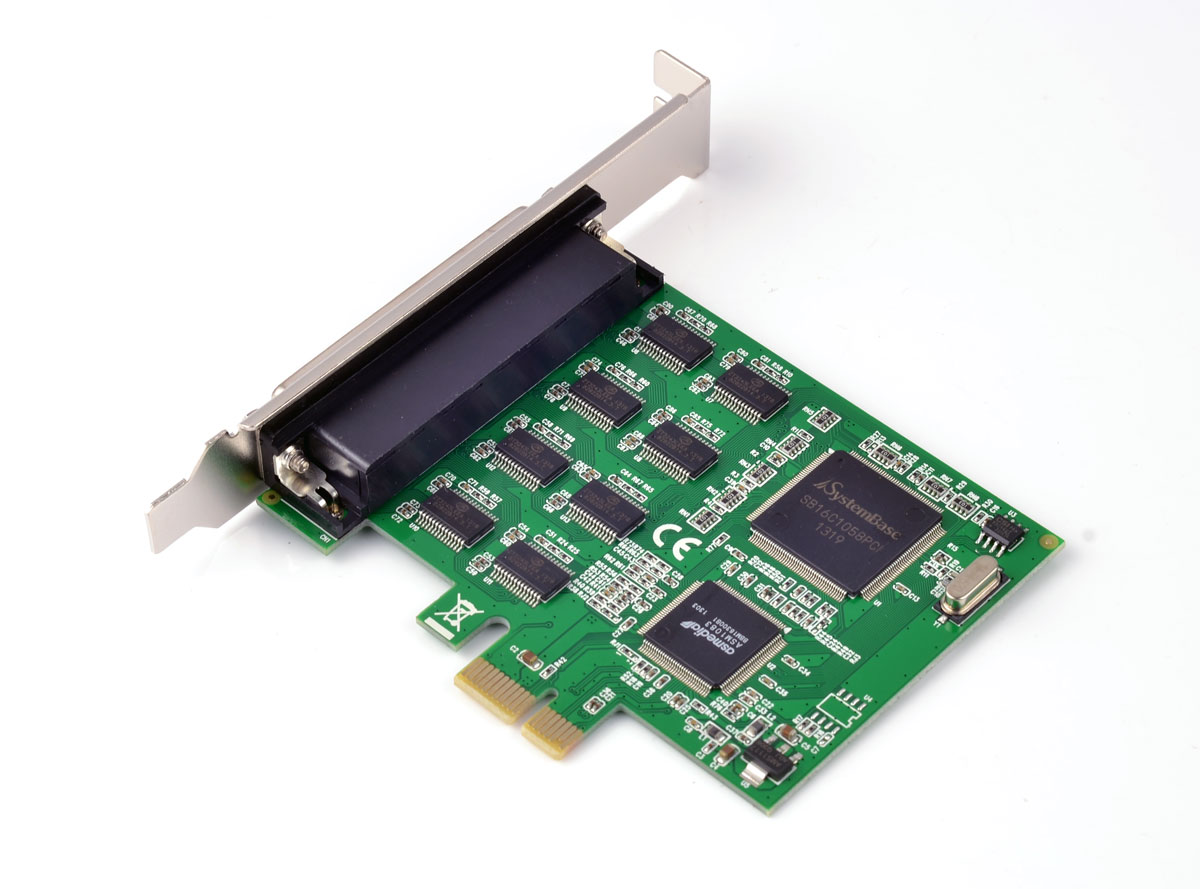

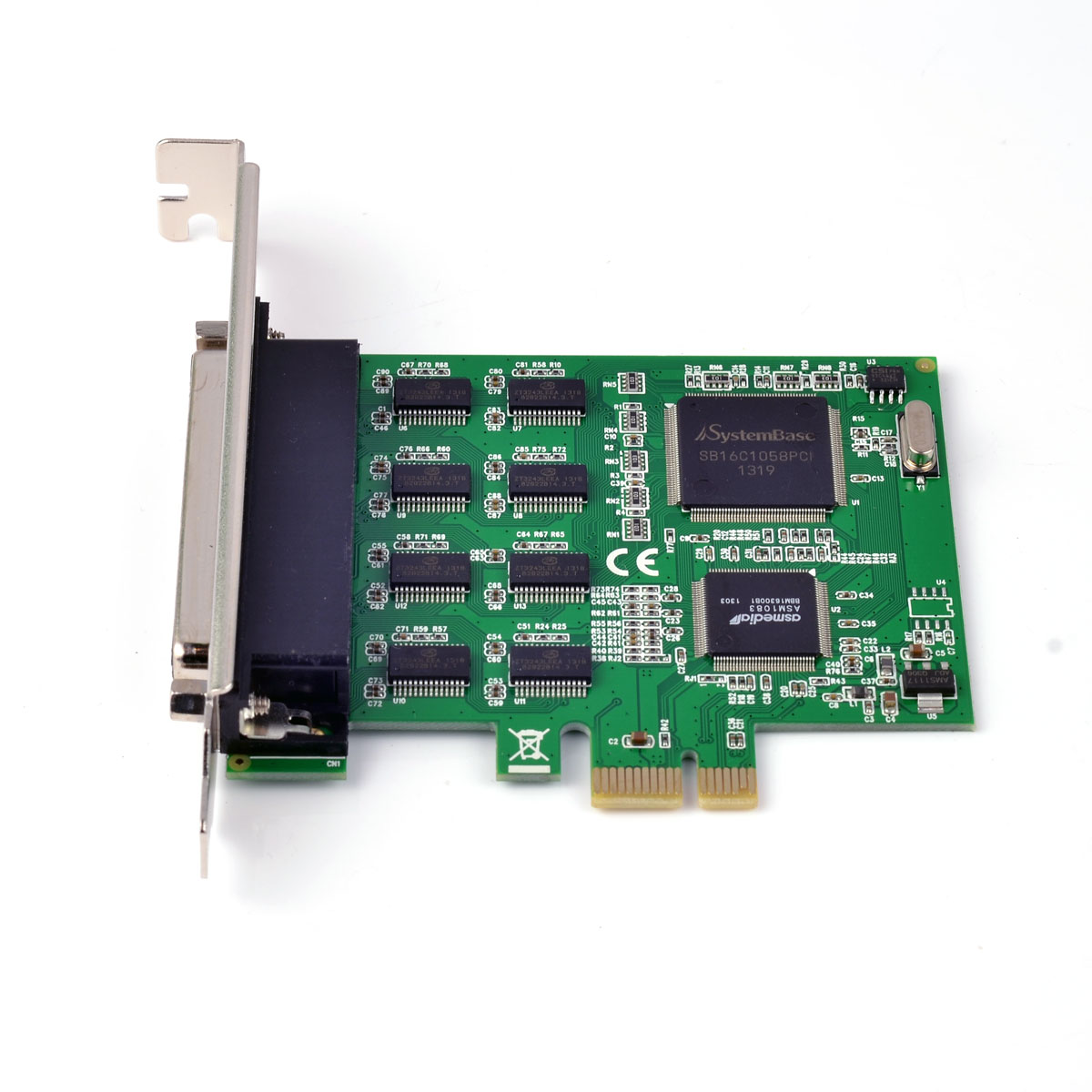

E1-PCE1058-8S PCI-Express 8口RS-232串口卡(一分8串口线)

支持的操作系统

支持 DOS, Windows 11/10/8/ 7/Vista /XP/2000/ Server 2003-2012 32/64-bit, Linux 等操作系统

E1-PCE1058-8S E1-PCI1058-8S  FG-EMT09A
PCI8口工业级RS-232多串口卡
使用手册

一、概述
产品可由PCI或PCI-Express扩展出8个RS232串口，可用于工业自动化系统制造和系统集成。可以连接多种串口设备，如PC、终端、调制解调器、打印机、扫描仪、指纹仪、密码键盘，显示屏等。特定型号最高数据传输率可以达到921.6Kbps。

二、功能与规格参数
概述
·易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows11,10,8.1,8,7,Vista,XP,Server2012,2008 2003（32位/64位）以及Linuxr操作系统

PCI界面
·完全符合PCI总线规范Rev2.3
·支持PCI电源管理模式
·支持PCI IRQ共享功能，为增加更多扩展卡节约资源
·仅适用于FG-PMT06A,FG-PMIO-B1T-0002S,FG-PMT05B等产品

PCI-Express界面

·完全符合PCI-Express总线规范V1.1
·PCI-Express总线传输率可达2.5Gbps
·仅适用于FG-EMT09A,FG-EMT07B等型号

串口界面
·符合工业标准16C550, 16C552, 16C554及16C750
·芯片内建256字节的缓存
·每个串口数据传输率可达256Kbps(具体传输率参见产品）
·串口数据位：5，6，7，8
·停止位：1，2
·奇偶校验：None，Even，Odd，Space，Mark
·通过跳线可设置可设置串口第1脚或第9脚供电功能（+5V，+12V，部分型号适用）

并口界面
·符合IEEE1284并口界面标准
·支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
·数据传输率可达到2Mbps

三、跳线设置

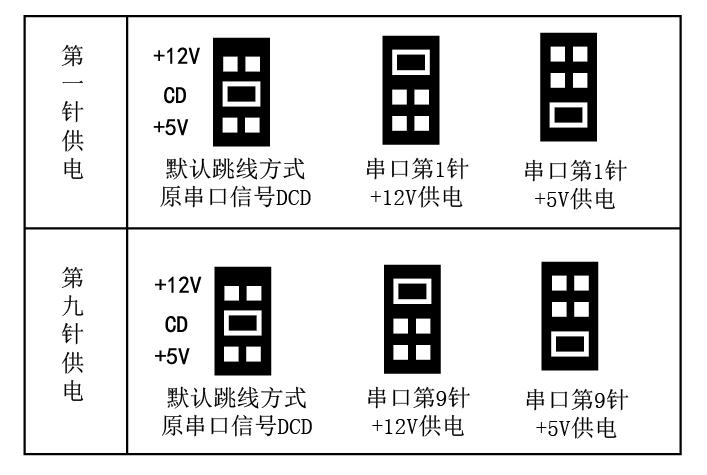

西霸串口卡部分型号通过跳线设置可以为设备供电。可以提供第1脚供电，或者提供第9脚供电。跳线出厂默认设置为原串口信号功能，在跳线上标注+5V,CD,+12V为串口第一针供电，跳线上标注+5V，RI,+12V为串口第九针供电，请在连接串口设备前，确认设备使用的供电需求方式，以免跳线设置错误，造成系统或设备损坏。串口引脚定义（RS232)见下图表，当串口引脚设置为供电后，原引脚定义（DCD或RI)失效。

四、驱动安装

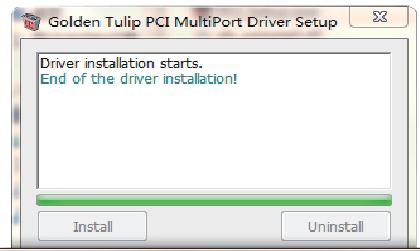

安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开SystemBase目录，打开操作系统对应的安装目录，如WinXP_Server2003_Vista_Server2008,双击运行PCI_Setup.exe文件，如下图，点击Install按钮进行安装，Uninstall为卸载驱动程序。

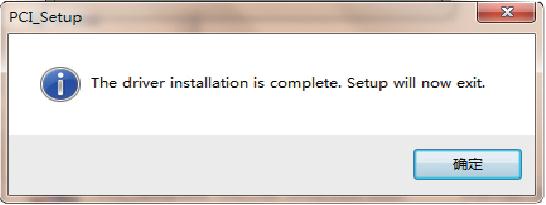

安装程序自动安装相应的驱动程序，系统会找到新的硬件，并自动完成相关的驱动安装。如果无法自动安装驱动，请手动在设备管理器里刷新硬件，然后弹出的安装界面选择自动安装即可。点击确认完成安装。

五、更新驱动程序与驱动下载
点击右侧图标下载：


六、驱动程序安装校验
驱动程序安装完成后，请在设备管理器中查看串口卡（或并口卡）安装情况，如上图，新增了串口COM14,COM15及并口LPT3。下图系统中安装了PCI 8串口扩展卡，主板原生带COM1,COM2串口，新增加的8个串口为COM3至COM10。其他型号驱动程序安装完成后校验方式与下图相同。

七、串口端口参数设置

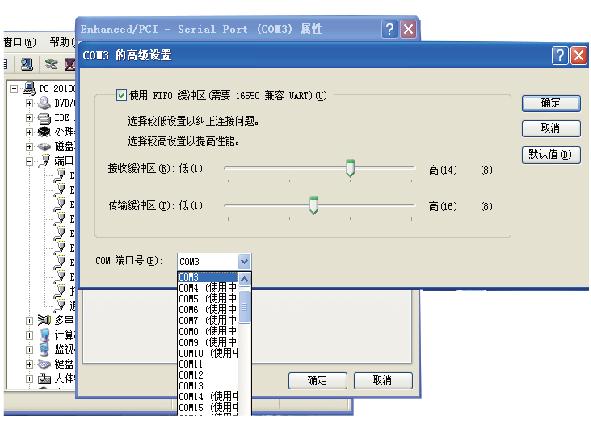

右键点击相应的串口选项，如”PCI Express-SERIAL(COM3)”,点击属性，在高级选项标签里可以更改COM端口号，比如把COM3更改为COM12,也可以设置串口参数，如波特率，数据位，停止位，检验位，流量控制等相关参数，如右图。设置波特率时请参考设备传输率要求，如果设备有要求参数，请把串口卡的传输速率与设备传输速度设置为同一参数，才能保证串口数据正确传输。
