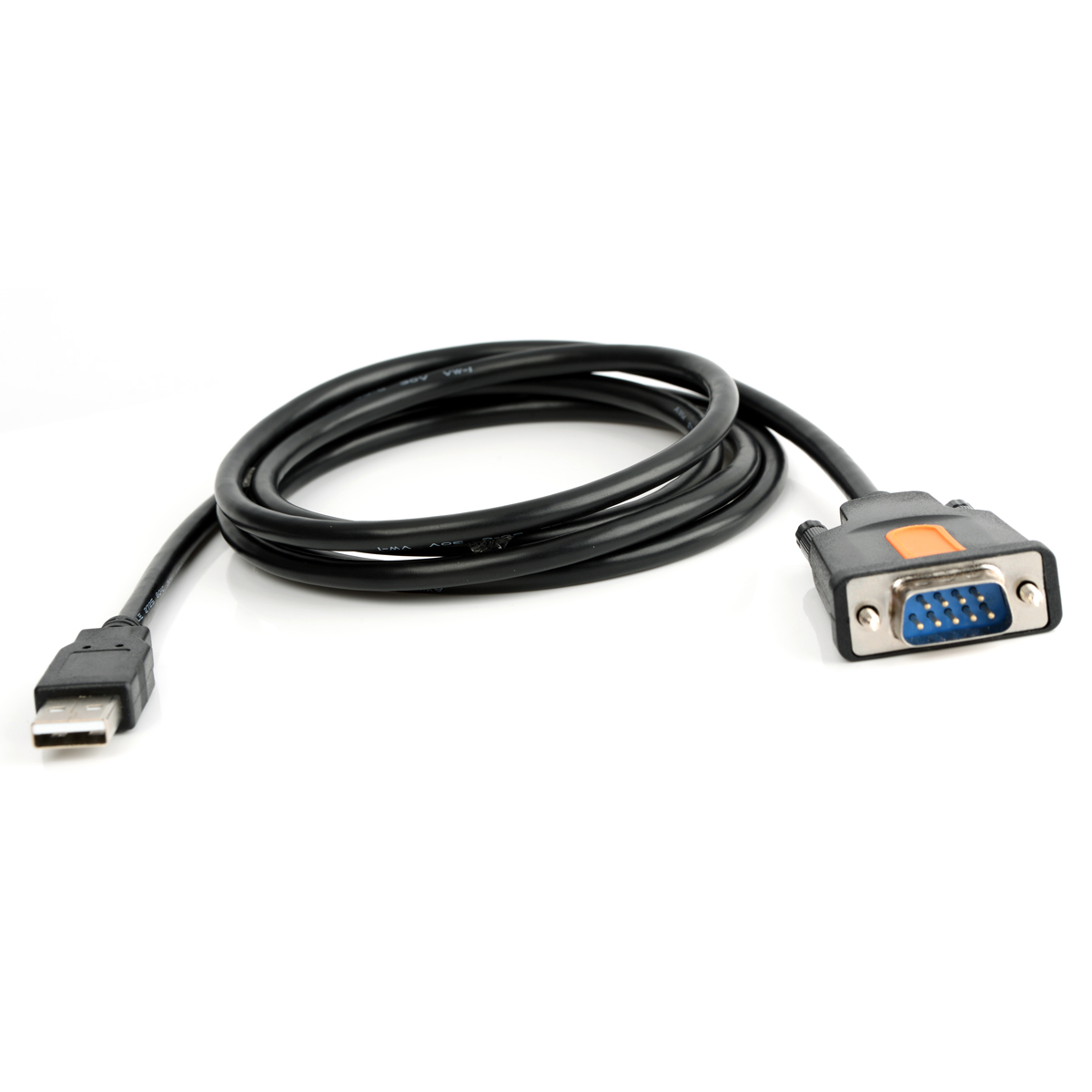

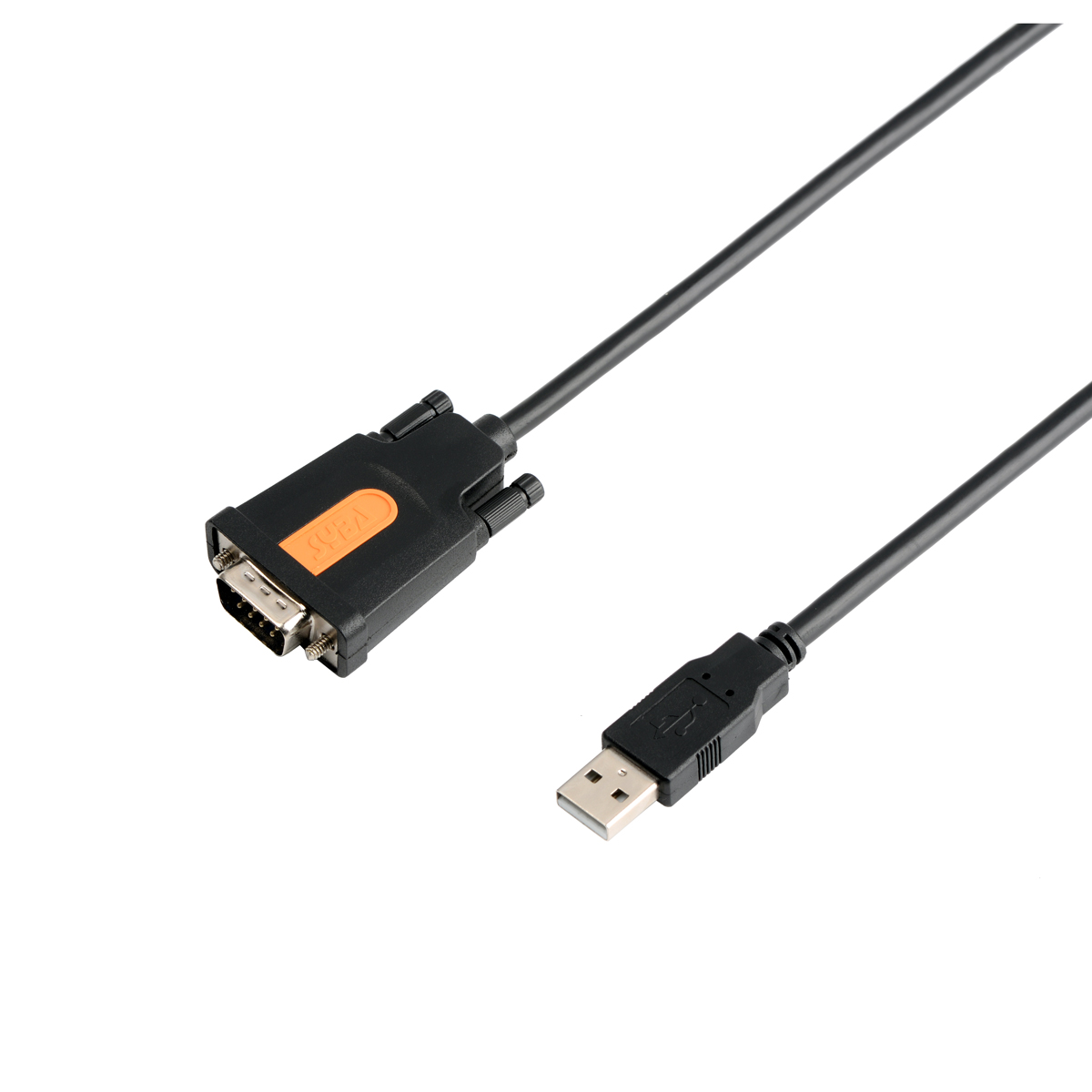

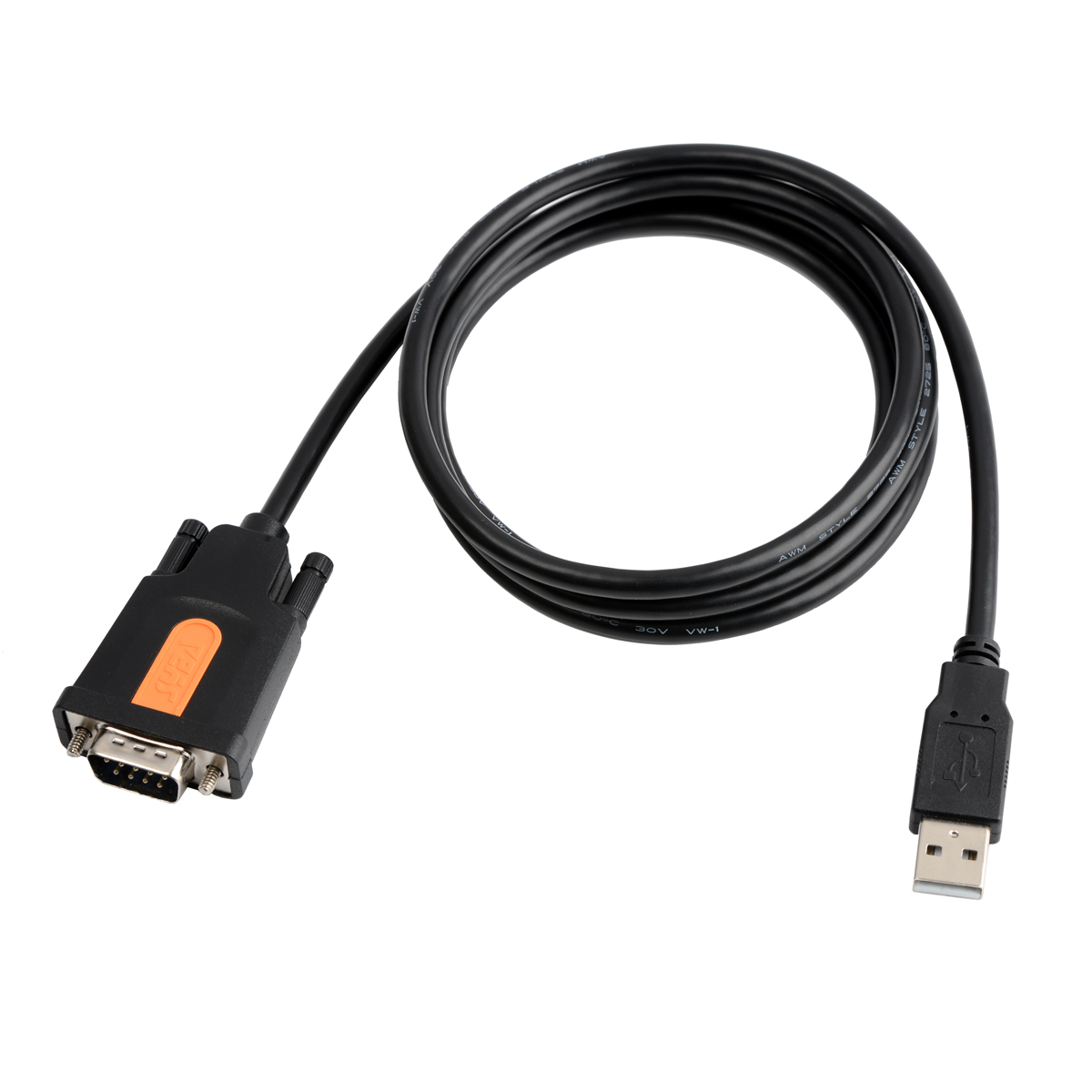

USB转RS232 DB9串口线FTDI FT232芯片

E1-UAD232F由USB接口转出一个RS232串口(DB9），可用于连接调制解调器、蜂窝电话、PDA、ISDN终端适配器、卫星接收机、图形输入板、条码扫描器、标签打印机、GPS、无线分组、数码相机、读卡器等系列设备。

规格参数：
USB界面
符合USB1.0,1.1,2.0标准
USB信号：VCC,D-,D+,GND

支持USB挂起和恢复

支持由USB总线供电

设备提供了预编程的唯一的USB序列号

串口界面

支持RS-232串行接口，从300bps 至921.6Kbps波特率

支持可配置的256字节出站缓冲区和128字节入站缓冲区

FIFO接收和传输缓冲区可提高数据吞吐量支持远程唤醒从调制解调器输入信号

标准RS232接口，采用DB9针定义

RS-232信号：CD,RXD,TXD,DTR,GND,DSR,RTS,CTS,RI

支持7或8数据位

支持1或2停止位
支持奇校验、偶校验、空白、标志以及无校验
全辅助硬件或X-ON/X-OFF流量控制

内建支持事件字符和换行符

支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。

驱动系统支持
Windows11/10/8.1/8/7/XP(32 & 64位)/Vista/2008/2003/2000 以及Linux等系统

E1-UAD232F

USB转RS-232转换器

说明书

一、概述

随着计算机产业的不断发展，USB接口已开始替代计算机原有的各种低速外围接口，然而工业环境中许多重要的设备仍然使用RS-232接口，因此许多用户使用USB转RS-232转换器来实现计算机与RS-232设备之间传输数据。E1-UAD232F是一款采用通用串行总线USB到RS-232的转换器，采用FDTI公司的芯片，无需外加电源，兼容USB、RS-232协议，能够通过计算机的USB接口转换为RS232信号。RS-232的每个数据线提供流通保护，确保RS-232信号正确传输。RS-232端通过DB9公头的连接器连接，转换器内部带有零延时的自动收发转换，独有的I/O电路自动控制数据流方向，而不需要任何握手信号（如RTS,DTR等），无需跳线设置实现全双工RS-232模式转换，即插即用。确保适合一切现在的通信软件与接口硬件。

E1-UAD232F接口转换器采用FTDI公司芯片，数据通讯速率300BPS-921.6Kbps。

二、性能参数

1、标准：符合USB2.0 V1.1全速标准，USB速率可达12Mbps

2、USB信号：VCC、D-、D+、GND（A型接口）

3、RS232信号：DCD、RXD、 TXD、 DTR、 GND、 DSR、 RTS、 CTS、 RI

4、工作方式：异步工作、点对点工作

6、方向控制：采用数据流向自动控制技术，自动判别和控制数据传输方向

7、波特率：300-921.6Kbps，自动侦测串口信号速率

8、负载能力：支持点到点通信方式
9、传输距离：RS-232端5米（传输速率为9600bps）,USB线长1.5米

10、接口保护:±15KV静电保护

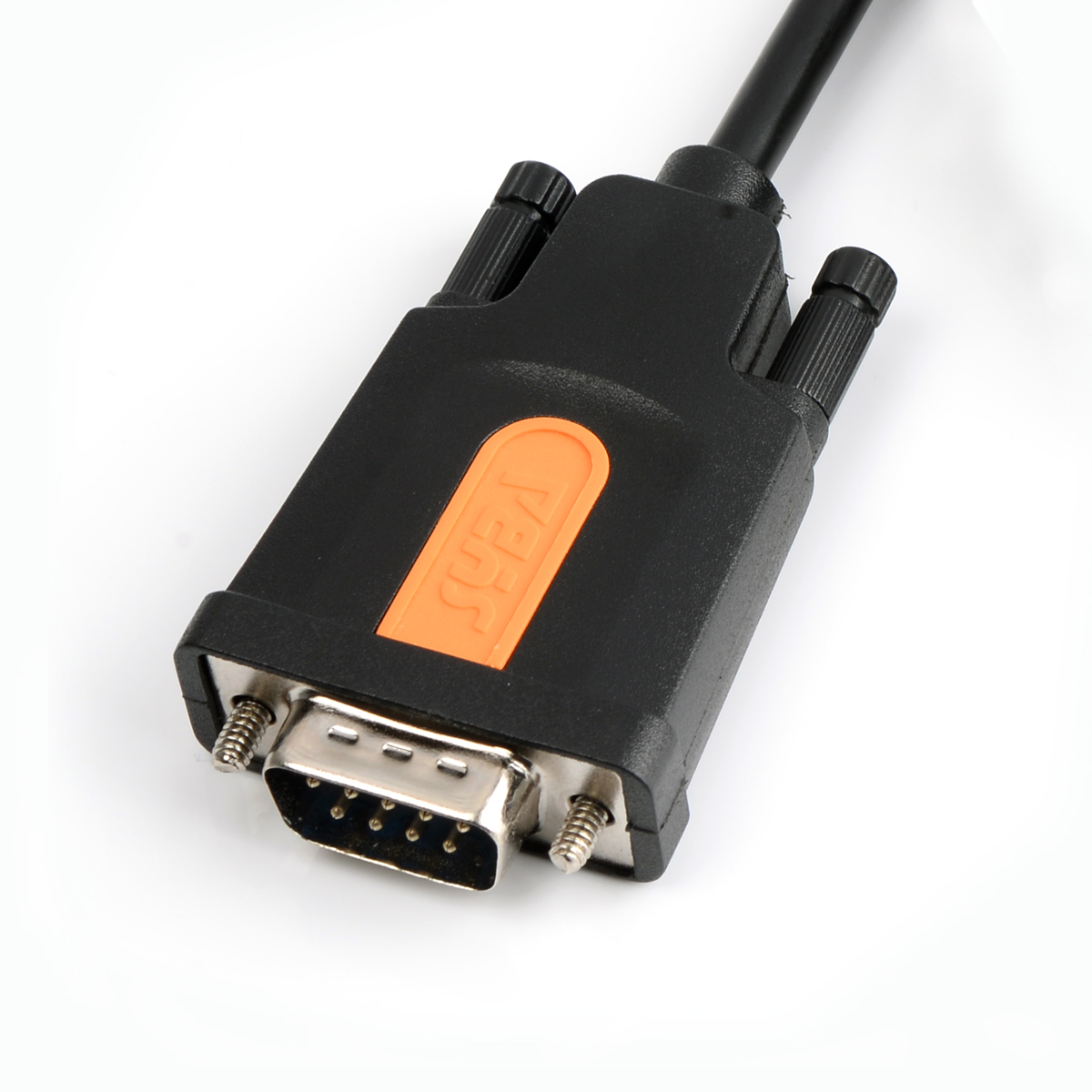

11、接口形式:USB端A类接口，DB9公头的连接器连接

12、传输介质:USB屏蔽线

13、使用环境:-20℃到75℃，相对湿度为5%到95%

14、支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/11/CE/Mac/Linux等操作系统

三、连接器和信号

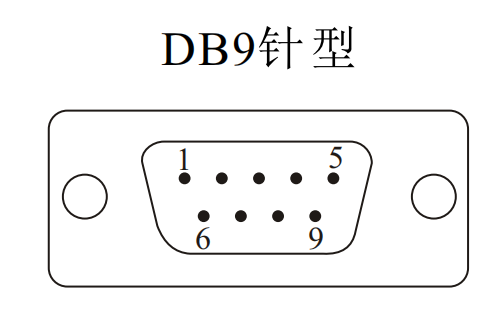

1、RS-232输出信号及接线端引脚定义

2、USB输入引脚定义

 VCC、D-、D+、GND

四、硬件安装及应用

安装E1-UAD232F接口转换器前请仔细阅读本产品及设备使用说明书，将产品插到计算机USB接口，本产品采用USB/DB-9转换器为产品的输入/输出接口，无需跳线设置自动实现RS-232通信。

五、故障及排除

1、数据通信失败

A、检查USB接口是否正确，在计算机设备管理端口是否有新增串口

B、检查RS-232输出接口接线是否正确

C、检查供电是否正常

D、检查接线端子是否连接良好

2、数据丢失或错误

A、检查数据通信设备两端数据速率、格式是否一致

六、安装驱动程序

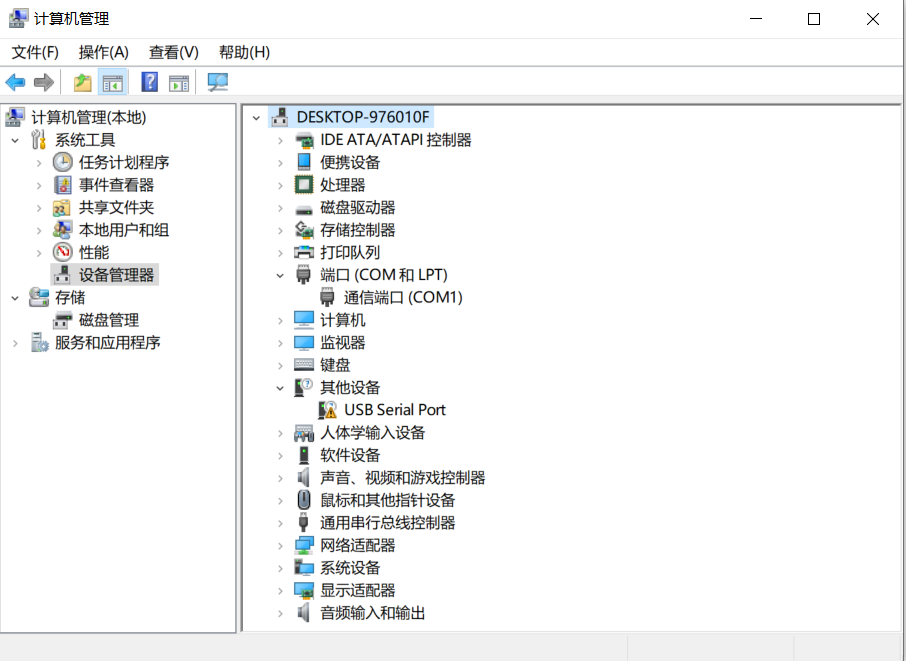

当插上E1-UAD232F产品的时候，系统管理器会在其他设备出现带黄色叹号的“USB Serial Port”设备。

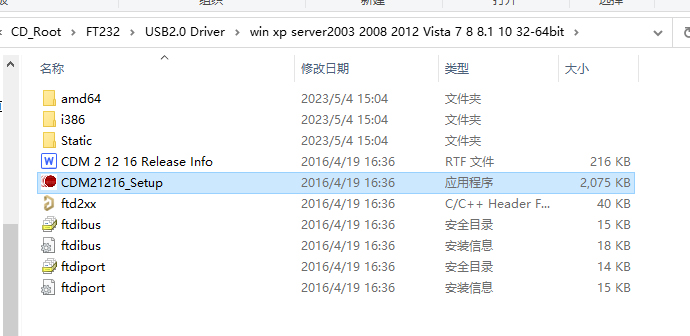

打开产品附带的驱动光盘，在FT232目录下，选择USB2.0 Driver目录，找到计算机对应的操作系统，比如“win xp server2003 2008 2012 Vista 7 8 8.1 10 32-64bit”目录，运行“CDM211216_Setup.exe”驱动安装程序，如下图：

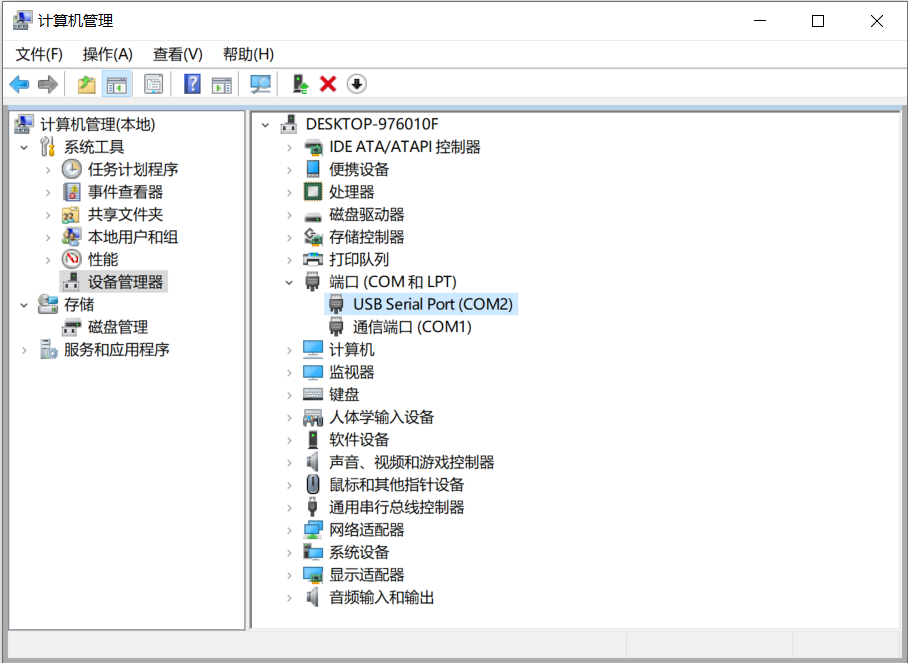

按照程序操作指引自动完成驱动安装,安装完后 ，在设备管理器发现 端口（COM和LPT1）下新增串口如：USB Serial Port(COM2)

七、串口端口参数设置

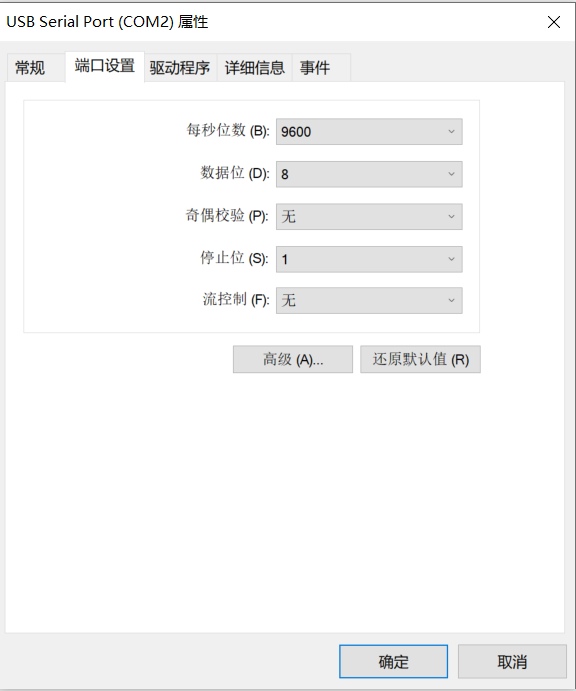

右键点击相应的串口选项，如"USB Serial Port(COM2)", 单击属性，在“端口设置”标签里可以更改COM端口号， 设置传输波特率、数据位、奇偶校验、停止位、流控制等参数。参见下图：
